Hinweis: Dieser Blog-Artikel wurde nach bestem Wissen und Gewissen erstellt und von KEINEM Hersteller/Händler gesponsert, es stellt einfach nur meinen verzweifelte Suche nach etwas Bezahlbarem was auch funktioniert 🙂

2024 Günstiger wird es nicht mehr: Rekord Tiefpreise sowohl für Speicher als auch Panele: Jetzt zuschlagen!

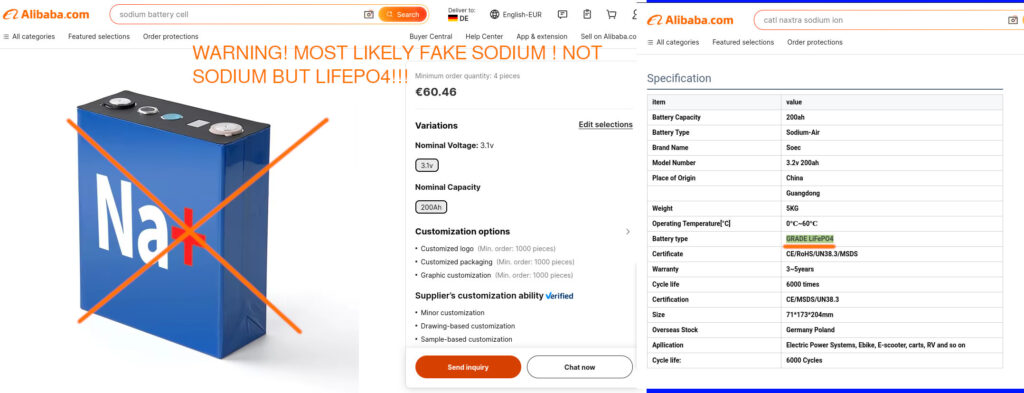

• Batterie Überkapazitäten in China (bitte nur LiFePo4 Akkus kaufen und verbauen!!!) haben die BatteriePreise purzeln lassen
• dieses (vermutlich limitierte) Panel Angebot für umgerechnet 85.33 pro 1kW bei Bestellung von 22 Stück (~10kW) (inkl 116 Speditionskosten) sollte man sich nicht entgehen lassen

Status Quo in DE/EU: 230V AC

In der Realität darf der Output der Steckdose (von -10% = 207V bis +10 = 253V) schwanken:

Die Spannung und auch Frequenz ist Abhängig von Angebot und Nachfrage im Netz:

Warum es HÖCHST sinnvoll ist sich selbst um etwas Autarkie zu bemühen:

Wer sich zutraut etwas selbst zu basteln 🙂

Hier ein Video vom US Bastler Williams, gar nicht so schwer oder? (4x Panele in Serie + MPPSolar WR mit mind 5kW + 4x12V LiFePo4 oder Blei-GEL (4x 100Ah = min. 400Ah))

Sagen wir es ehrlich:

• Die Leute wollen bezahlbare / finanzierbare aber auch einfach installierbare, wartbare, qualitativ hochwertige Systeme welche Jahrzehnte egal ob bei +40°C oder -20°C ohne Probleme und Interaktion einfach ihren Job machen. Fertig. „Fire-und-10-Jahre-Forgett“ (bei Problemen sollte der Inverter sich via SMS oder E-Mail beim Besitzer melden, auch ohne Cloud)
  • es wäre IDEAL wenn Solar-Installations-Firmen einen Raten-Kauf anbieten würden.
• Die Leute wollen sich nicht gross mit Paragraphen und technischen Details beschäftigen.
• Die Leute wollen nicht unzählige Wechselrichter durchprobieren (der Author hat seit 6 Monaten einen MasterPower PMS 5K-48TOP Off-Grid am laufen (2024 ein Auslaufmodell hier der Nachfolger) und ist damit bisher ganz zufrieden, + ausreichend grosse LifePo4 Batterie läuft Kühlschrank 24-7 (150W), Wasserkocher (2kW), Staubsauger (2kW), Spühlmaschine (2kW) 👍😎✌️☀️☕ (ABER NICHT GLEICHZEITIG! (5CkW = ChinakW / 2.5 = 2RkW (RealekW) UND AUCH NICHT IM WINTER! Da kommt gerade so viel Strom wie das System selbst verbraucht (24-7 50W)))
• Die Leute wollen mal einen „deep-dive“ in die Technik, alles einfach erklärt bekommen, aber das ganze dann auch wieder vergessen können um sich anderen Dingen zu widmen, d.h. einmal installiert, sollte das System die nächsten 10 bis 30 Jahre ohne zu mucken laufen 😀 („install-and-forget“) So die ideale Wunschvorstellung… welche natürlich (leider) eher schwer zu realisieren ist, weil mal nagt der Marder dieses Kabel an, mal fliegt jene Sicherung und mal ist Zelle X von 16 nicht von der richtigen Qualität.

Wer etwas kleineres (aber feines) sucht sollte hier fündig werden:

Die Ultimative autarke Solare Insel System von 12V/130W bis 40V/400W Off Grid Solar Anlage

Safety First: Kein Anschluss an’s Hausnetz = Keine Meldepflicht

„Photovoltaik-Inselanlagen ohne irgendeine Verbindung zum öffentlichen Niederspannungsnetz sind gegenüber dem Versorgungsnetzbetreiber (VNB) nicht anmeldepflichtig. Ein diesen Wunsch begründender Anspruch kann nicht festgestellt oder hergeleitet werden.“ (Quelle: elektrofachkraft.de)

Vorsicht & Verstand walten lassen: Nur ein zertifizierter Elektriker darf PV-Anlage an’s Hausnetz anschliessen!

Ströme ab 50V (egal ob Gleichstrom (DC) oder Wechselstrom (AC)) KÖNNEN TÖDLICH SEIN!

D.h. immer mit isolierten Handschuhen, Werkzeug und Schuhwerk arbeiten.

Bitte beim Module-in-Serie-Verbinden die MC4-Stecker-und-Kabel ordentlich KRIMPEN und Kabel anschliessend unter die Panele mit UV-beständigen Kabelbindern „hochbinden“ damit Stecker keinesfalls im Nassen liegen und damit eine verlustfreie und sichere Leitung des Stromes ohne ERHITZEN (Wiederstand) möglich ist.

Bitte auf ausreichend DICKE Leitungen achten! Zu dünne Leitungen können sich erhitzen im schlimmsten Fall (ungesichert) einen Brand verursachen!

Keinesfalls:

• Mehrfachstecker<->Mehrfachstecker<->Mehrfachstecker…
• Oder: Verlängerunskabel<->Velängerungskabel<->Verlängerungskabel
• damit wird es früher oder Später Probleme geben… wie plötzlicher Spannungsabfall (Verlust in’s Erdreich weil nass?) etc. GEFÄHRLICH!

besser:

und einen ordentlichen wasserdichten Verbinder (keinesfalls darf man bei Erdkabeln mit KLEBEBAND arbeiten, weil die Feuchtigkeit den Kleber früher oder später auflöst und Wasser eindringt = Gefahr für Personen (Stromschlag) bzw. Gefahr der Beschädigung des Wechselrichters durch Kurschluss)

Wieviel SolarStrom Autarkie ist mit beschränkten Mitteln möglich?

Von März bis September fast 99%, von November bis März eher 30%.

Man muss schon dazu sagen, es ist schon ein Aufwand, Panele auf’s Dach hieven (dabei nicht herunter purtzeln), (wasserdicht) verkabeln, geeigneten Aufstellort für Wechselrichter und Batterien finden/erstellen. Das ganze verkabeln und anschliessen und Testen. In diesem Artikel geht es darum, ob man mit einer OffGridInselAnlage unter 2000€ glücklich wird oder nicht.

Aber es lohnt sicht, wenn zum ersten mal seinen eigenen Strom verbrauchen darf 😀 (Tags wie Nachts (Batterie))

WARNUNG: DAS IST ALLES „FORSCHUNGSARBEIT“ IN PROGRESS! Alle Angaben ohne Gewähr!

Hinweis: Die Challenge ist: qualitativ hochwertige, aber bezahlbare Technik (er)finden

Es ist die reinste Kriminalgeschichte: Nicht nur: Welches System kann was sondern wer produziert wo wie mit welcher Qualität und wer kopiert (re-branding) bei wem.

Made in Germany: gibt es aktuell in OffGrid-5000W-48V Bereich (?) scheinbar leider nichts (im 12V Bereich sehr wohl aber eher für Camping, falls Sie was wissen gerne Kontakt)

Es gibt eine nicht überschaubare Anzahl an Wechselrichter-Herstellern und Setups: Wobei die All-in-One Geräte wegen einfacher Installation (imho) zu empfehlen sind.

Hinweis: Auch HÄNDLER wissen OFT nicht über die DETAILS der Geräte bescheid, welche diese verkaufen (!selbst mitdenken! Handbücher lesen, Original Karton aufbewahren, zur not Retoure!)

Victron (Designed in Niederlande, Made in India) Konkurrenzlos for the win?

Erst mal ein Versuch der EntWirrung(?): Eine (leider kaum) überschaubare Anzahl an Geräten und Varianten.

• Obiges Setup oder MPPSolar, weil Problem: EasySolar II nicht schwarz Start fähig (funktioniert nicht ohne Batterie) = schlecht für den Ernstfall 🙁
• Phoenix = Wechselrichter von 12V,24V, 36V (per software manchmal einstellbar) oder 48V auf 230V AC
  • 100% stabiler Sinus, unter Last, aber Problem: manche Geräte überfordern den Phoenix (kann keinen Fön betreiben)
  • 1600 VA Wechselrichter hat 1300 W Wirkleistung bei 25°C

Da hier nur 100% Off Grid taugliche Lösungen empfohlen werden ganz klares: DEFINITIV JA: weil grosser Vorteil gegenüber den 12V-24V-Victron MPPT Ladereglern (die kleinen blauen Plastik Kästen wie oben in dem Bild z.B. „MPPT 100 I 30“) vs STECA und EPEVER: funktionieren (im Notfall wichtig!) auch OHNE Batterie 😀 (ACHTUNG! GILT NICHT FÜR EASYSOLAR II der braucht zwingend 48V Batterie!)

Wie gesagt: Victron Qualität aber KOMPLIZIERT und leider der Vertrieb recht arrogant, dafür das Forum umso hilfreicher.

WARNUNG: Victron 12V nach 230AC WANDLER (1200Watt!) KANN KEINEN FÖN BETREIBEN!

12V Direct Solar Wasserkocher (ohne Batterie) Challenge (Victron) – Cooking Water 12V (no battery)

D.h. wenn mal alle Batterien tief entladen sind, arbeitet der Victron 12V/24V Solar Laderegler TROTZDEM 😀 (AUSSER DER EASYSOLAR 🙁

Das klingt erst mal nach einer „Banalität“ ist autarken aber im Ernstfall, ÜBERLEBENSWICHTIG!

Auch die wirklich hervorragende Bluetooth App ist allen anderen Herstellern Lichtjahre voraus.

Der kleinste Victron der 48V kann ist der: https://www.victronenergy.com/upload/documents/Datasheet-SmartSolar-charge-controller-MPPT-150-35-%26-150-45-EN.pdf

(die 150 steht für die maximale Solar-Volt-Input zahl, d.h. man kann (in Serie) maximal 3xPanele a 40V/400W ran hängen)

(die 35 steht für „maximum Ampere“ am Solar-Input, auf der Rückseite des Panels steht wieviel A(mpere) geliefert werden, d.h. liefert das Panel 10A darf man nochmal 3x in Serie geschaltete Panele parallel anschliessen)

Die grossen Laderegler von Victron kosten RICHTIG viel Geld, da bekommt man schon einen Schwarz-Start fähigen All-in-One Taiwensen für.

• Victron bietet 5 Jahre Garantie, welche sich sogar bei +10% auf 10 Jahre verlängern lässt

Die grösste EasySolar2 All-in-One-Variante: aber auch hier: NICHT SCHWARZ START FÄHIG, KEINE NOTSTROM FUNKTION (wenn Batterie defekt)

Victron bietet 5 Jahre Garantie, welche sich sogar bei +10% auf 10 Jahre verlängern lässt

Achtung: „MultiPlus“ 1 oder 2 ist „nur“ ein DC (Gleichstrom) -> 230V AC (Wechselstrom) Wandler + 230V-AC-Batterie-Ladegerät (#wtf?)

Der grösste Kasten in dem Bild unten, hier der komplette Aufbau:

D.h. der „EasySolar“ ist eine „All-in-One“ Lösung welche den ganzen obigen Kabelsalat im Idealfall in einer Kiste vereint… *THUMBS*UP*VICTRON*

Wer keinen Bock hat auf teure und unzuverlässige Batterien: (leider nur ein kleines System)

Die Taiwan-China alternative: MPPSolar: 100% Schwarz Start (auch ohne Batterie) 100% NotStrom fähig: aber kann (meist) nicht Einspeissen

• oder rein schauen was gerade im Angebot ist, neues im Shop gibt
  • https://maximumsolar.online
  • https://maximumsolar.online/all-products/
• Du bist nicht alleine, Victron ist TEUER und bisher KEINEN Händler gefunden der Ratenzahlung akzeptieren würde 🙁 #wtf actually?
• Du suchst eine Alternative? Dann bist Du hier genau richtig:
• die MPPSolar Made by Voltronic Solar Laderegler Wechselrichter sind „okay“ aber man muss wissen dass 5CkW (ChinaKiloWatt) keine realen 5kW entsprechen weil:
  • dann entweder der Wechselrichter oder das angeschlossene Gerät „abraucht“ (wegen unsauberem Sinus ab 2000W aufwärts)
  • wenn man das weiss und ein „original“ MPPSolar Made by Voltronic Gerät kauft und die Verbraucher so managed, dass diese nie mehr als 2000W gleichzeitig verbraucht werden = ALLES I.O. haste für Jahre „RUHE“ ( = es funktioniert) 😀

DEYE: Die 100% China Alternative: 100% Schwarz Start (auch ohne Batterie) 100% NotStrom fähig: kann auch Einspeissen

Keiner weiss wie man DEYE ausspricht, quasi die Eier legende Wollmilchsau eines Offgrid-Hybrid-Wechselrichters.

Was mir sehr gut gefällt:

• Alle (?) DEYE können in’s Netz einspeissen
• Möglichkeit statt PV auf einen String ein Windrad zu legen? (hat das jemals jemand getestet? UNTESTED!)

  •

• Generator Port (normaly ein INPUT genutzt um einem Generator an zu schliessen der Energie liefert, falls die Batterie niedirg wird) kann als „SMART“ OUTPUT programmiert werden d.h. wenn Batterie 100% = Energieüberschuss vorhanden -> Schalte „SMART“ AC OUTPUT an -> WarmWasser Heizstab aktivieren

•

Viele seien mit dem Gerät recht zufrieden (u.a. der Mr(Solar)Minig aus Österreich (UNTESTED!))

Preis-Leistung unschlagbar:

Die Voltronic-China-Kaffee-Challenge (1500W)

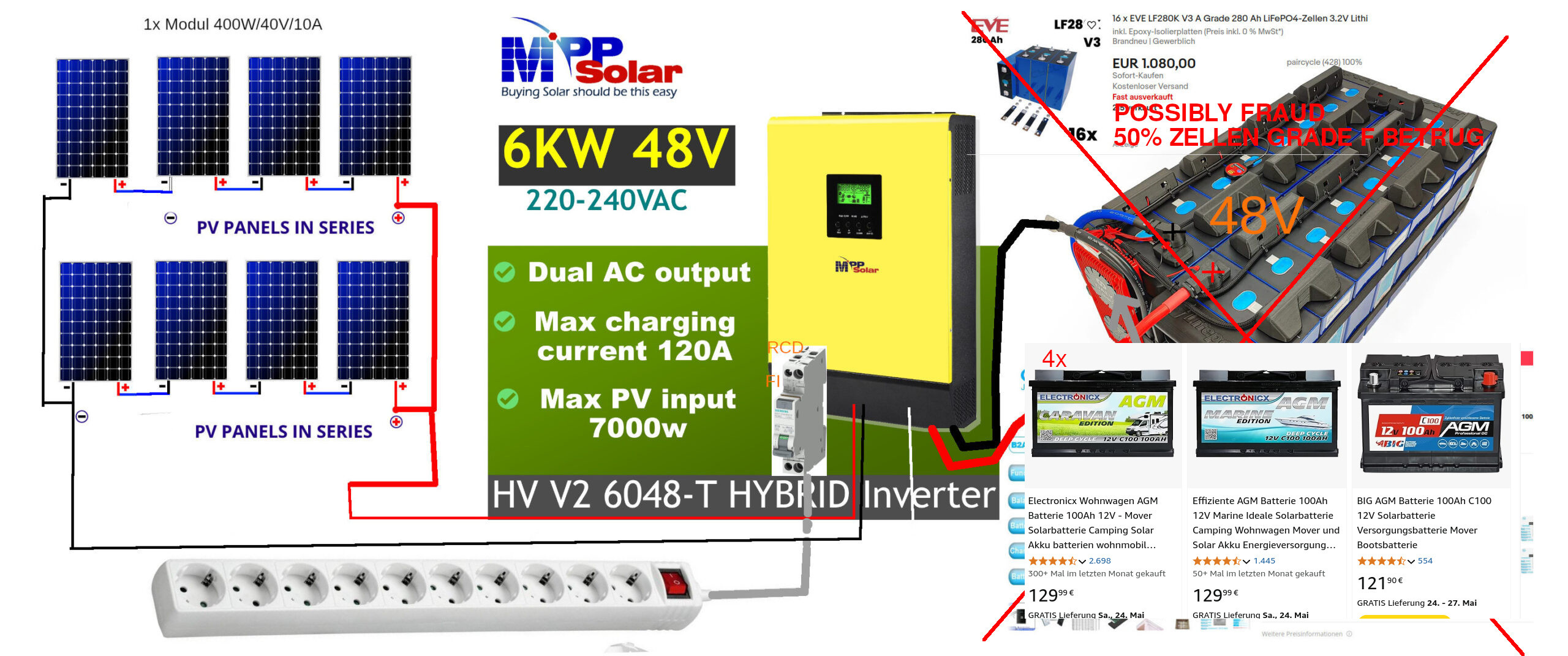

• Das günstiger-geht-nicht-Setup ~2000EUR komplett + etwas handwerkliches Geschick

• Die ursprüngliche Idee war damit nicht nur autark (wenigstens von Februar bis November) Kühlschrank+Kaffeemaschine+Computer zu betreiben, sondern auch ein kleinst eAuto zu laden.
• Eigentlich für Blei Batterien ausgelegt:

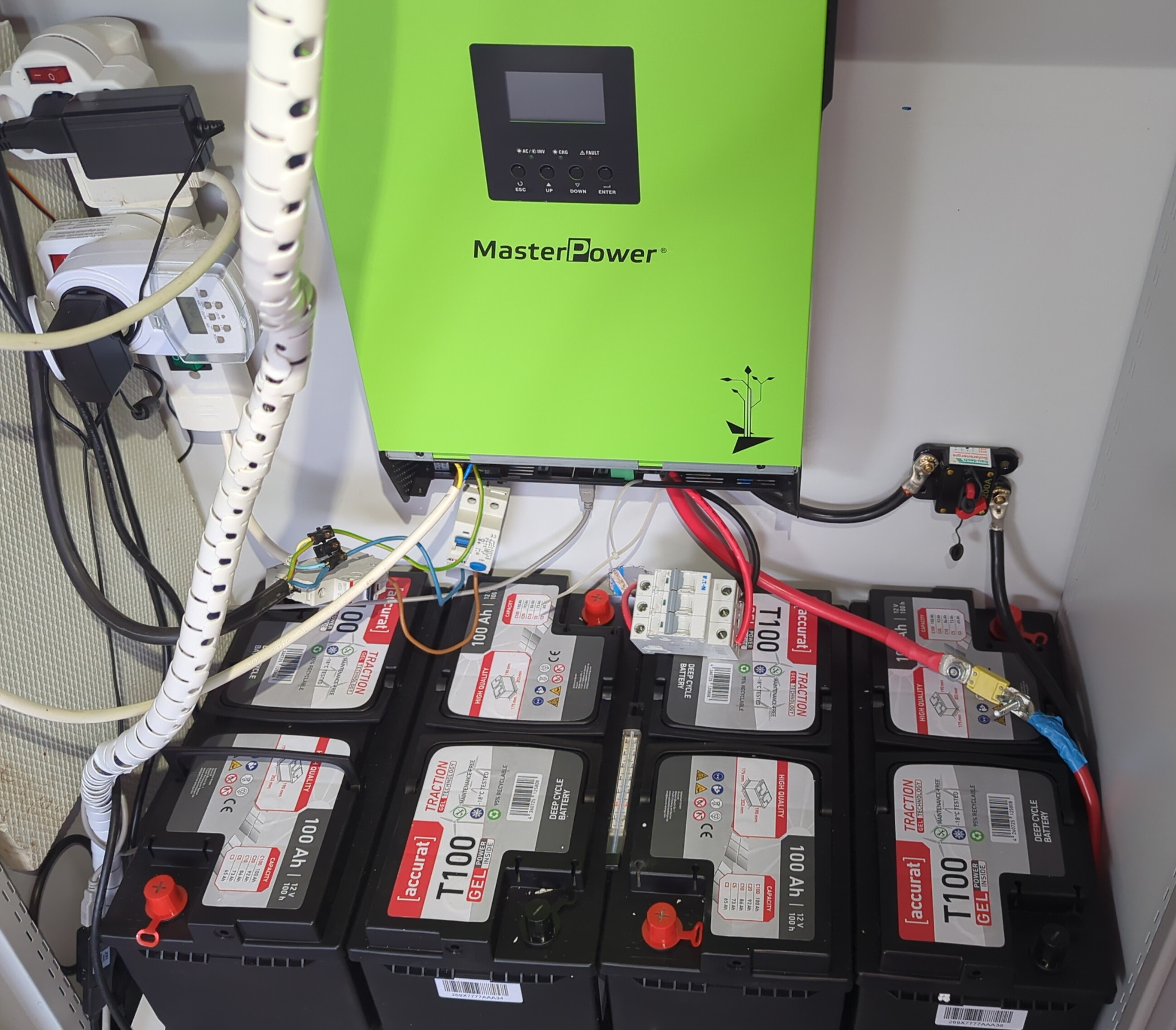

  • Test-Betrieb mit AGM Blei Batterien seit 1 Jahr von Frühling bis Herbst, soweit so gut (Verbraucher bis 100W max können von 9.00 Uhr bis 21.00 Uhr autark betrieben werden) (Sonneeinstrahlung im Winter 5x weniger als im Sommer!)

Workaround: JKBMS schaltet ab was wenn eine Zelle im Block schlecht ist (LowCutOffVoltage schneller erreicht?)

Fazit Winter 2024: es funktioniert aber wenn nur 1x Zelle schlecht(er) ist…

Wenn auch nur 1x oder 2x Zellen nicht die 280Ah Kapazität haben, ist die Situation, dass es die anderen Zellen „herunter zieht“ weil diese müssen Energie in die weniger-haltfähigen (Batterie = wie ein Schwamm für Elektronen) quasi „inkontinenten“ Zellen pumpen = „balancen“ und das verbrät unnötig Energie und kann zum vorzeitigen (noch bevor 90% der Kapazität verbraucht sind) Abschalten des Akkus durch das BMS führen.

Sehr unschön. D.h. umso wichtiger dass JEDER BATTERIE VERKÄUFER JEDE ZELLE AUF TATSÄCHLICHE KAPAZITÄT PRÜFT! (was dieser Händler macht! PRÜF PROTOKOLL GEBEN LASSEN! und sich nicht darauf verlässt was irgendjemand in China darauf gedruckt hat)

Wie man auf dem Screenshot sieht ist es Zelle 8 welche schlechter performed als die anderen Zellen.

Das führte dazu dass JKBMS (korrekterweise) bei LowCutOffVoltage von 2.8V (pro Zelle) den ganzen Block vom Wechselrichter (WR) trennen musste weil Zelle 8 noch vor allen anderen Zellen auf diesen Wert abgesackt ist.

Auch doof: Der Wechselrichter geht dann davon aus, dass keine Batterie mehr angeschlossen ist und wenn die Sonne wieder heraus kommt lädt er diesen dann auch nicht mehr auf.

Workaround: Emergency Mode aktivieren

Emergency Mode erlaubt ein noch tieferes entladen der Batterie (als die 2.8V LowCutOffVoltage) und signalisiert dem WR mit „50V anliegend“ dass die Batterie wieder angeschlossen ist.

So ist das wenn WR und BMS ausser über Volt-Zahlen des Akkus nicht miteinander „reden“.

Kommt die Sonne raus, lädt die Batterie, Zelle 8 geht wieder (schneller als alle anderen) hoch und der Emergency Mode deaktiviert sich automatisch wieder.

Interessanterweise geht es in beide Richtungen: D.h. wenn ein „ElektronenSchwamm“ aka Batterie-Zelle schlechter ist als eine andere geht die Volt-Zahl beim Laden schneller hoch sinkt aber auch beim EntLaden schneller ab. Hence the Dilemma.

Was auch gemacht wurde: BalanceStart Voltage etwas niedriger auf 3.0V eingestellt, in der Hoffnung dass wenn die schlechte Zelle schneller absackt als alle anderen noch länger in diese hinein gebalanced wird und so der Block insgesamt länger nutzbar ist.

Voltronic & DEYE & EPEVER

• Die Zuverlässigkeit und Software Qualität der hier gelisteten Chinesen ist der von Victron immer noch WEIT unterlegen, d.h. wenn man ein System möchte wo man nicht dauern daran basteln muss, eher doch zu Victron greiffen 🙁
• das sieht man schon daran dass, der obige Voltronic kasten nur Voreinstellung für Blei-Batterien aber nicht für LiFePo4 hat
• Das sieht man an Foren Posts wie diesem hier:
• „ich habe seit ein paar Tagen 2 Deye SUN-12K-SG04LP3-EU laufen und frage mich gerade wo ich denn die aktuellste Firmware her bekomme, welche hoffentlich einige Fehler behebt.“ (Quelle) (weil frage mich ernsthaft wie Deye State-of-Charge der Batterie (Ladestand) ermittelt, einfach nur die Volt messen ist einfach zu wenig, man muss schon auch die rein-und-raus geflossensn Ah mit zählen, deswegen ist bei E3DC aufwändige „Kalibrierung“ der Batterie notwendig :D)
• Die Firma Voltronic (Taiwan/China) verkauft ihre Geräte unter vielen verschiedenen Namen „rebranding“ (was verwirrt):
  • MPP SOLAR INC 5F No 76 Zhouzi St Neihu District 11493 TAIPEI Taiwan
  • MPP Solar / mppsolar 5000w 48v 230v hybrid Solar Wechselrichter hoch PV 450v
    • MPPSolar ist zu 100% Voltronic d.h. die okay-Taiwan-China-Qualität zu unschlagbar bestem Preis! (C.a. -50% gegenüber Victron, es sollte aber bei einem seriösen zwischen-Händler eingekauft werden, sonst evtl. billig-China-Fake-Clone)
    • Die MPI Serie (5kW,10kW,12kW,15kW) kann in’s Netz einspeissen (teurer)
      • alle anderen Voltronic Geräte können nur „Offgrid“, dabei wird der inverter wie ein „Verbraucher“ verbaut
        • d.h.: Hausanschluss <-> Unterverteilung mit FI <-> Wechselrichter <-> Verbraucher
    • ACHTUNG! Man sollte aber auch einen guten 100% Voltronic NIE am möglichen Maximum (Volt-oder-Ampere-PV-Input) Betreiben! (Beispiel: Max PV Input 450V, d.h. maximal 8 Panele x 40V = 320V in Serie (ein String))
    • Weil mehr Volt = mehr Belastung = weniger Haltbarkeit der elektronischen Bauteile!

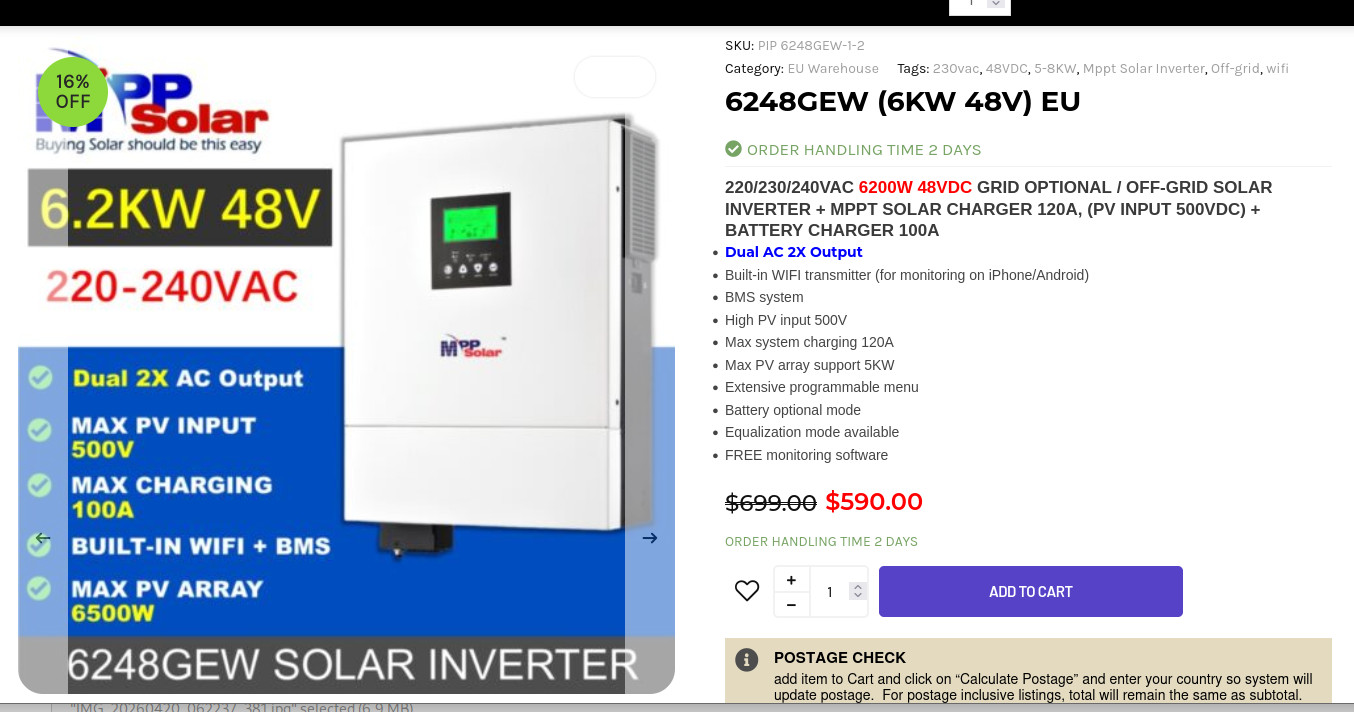

    • Dieser Händler (sitzt in Taiwan) https://maximumsolar.online/ mit diesem Produkt und diesem eBay Store scheint ganz seriös zu sein 🙂
    • günstiger geht es nicht:

      •

      • hier ist das Handbuch, hier das Datenblatt
    • was MPPSolar ganz gut macht:
      • Produktübersicht 😀
      • Neuer Shop mit Lager in EU: https://maximumsolar.online/new-eu-warehouse-page/
        • hier eine Übersicht der Voltronic Produkte
      • 1 Jahr Garantie vom Hersteller https://maximumsolar.online/termsandsupport/
      • Kommunikation und Support mit Hersteller auf Englisch problemlos und zeitnah! https://maximumsolar.online/contact/
    •

    •

  • Was genial ist:
    • man kann mit einem Gerät starten (1 Phase = 5000W) und dann (irgendwann) auf 2 Phasen (10000W) und 3 Phasen (15000W) erweitern 😀 (wobei alle 3 Inverter mit Kommunikations-Kabeln verbunden werden und sich eine 48V Batterie teilen)
    •
    • das scheint „der LV6548 V scheint der Nachfolger“ zu sein (kann mehr Watt, kann ohne Batterie betreiben werden auch für USA geeignet, aber auch teurer)
  • WARNING: Besser direkt beim MPPSolar-Taiwanesen (garantiert gute Voltronic-Qualität!) kaufen, weil was man auf Amazon sonst noch alles bekommt ist unklar (Chinesen-die-Chinesen-(schlecht)-kopieren) welcher Hersteller (Voltronic oder auch nicht) dahinter steckt!
  • hier der eBay Shop https://www.ebay.de/str/maximumsolarus
  • ODER BEI STECA einkaufen:
    • STECA KATEK SOLARIX PLI 5000W 48V ist zu 99.9% ebenfalls ein re-labeled-re-branded Voltronic (ALLE ANGABEN OHNE GEWÄHR!)
      • d.h. statt selbst etwas zu entwickeln (wie bei ihren qualitativ hochwertigen 12V Systemen) begnügt sich die (Deutsche?) Firma KATEK-Steca bei 48V Systemen damit einen Taiwanesen grau anzustreichen (STECA! DAS KANNST DU BESSER!)
      • Was leider doch ziemlich dreist ist, weil der gleiche Wechselrichter von MPPSolar (nicht ganz) die Hälfte kostet.

      •

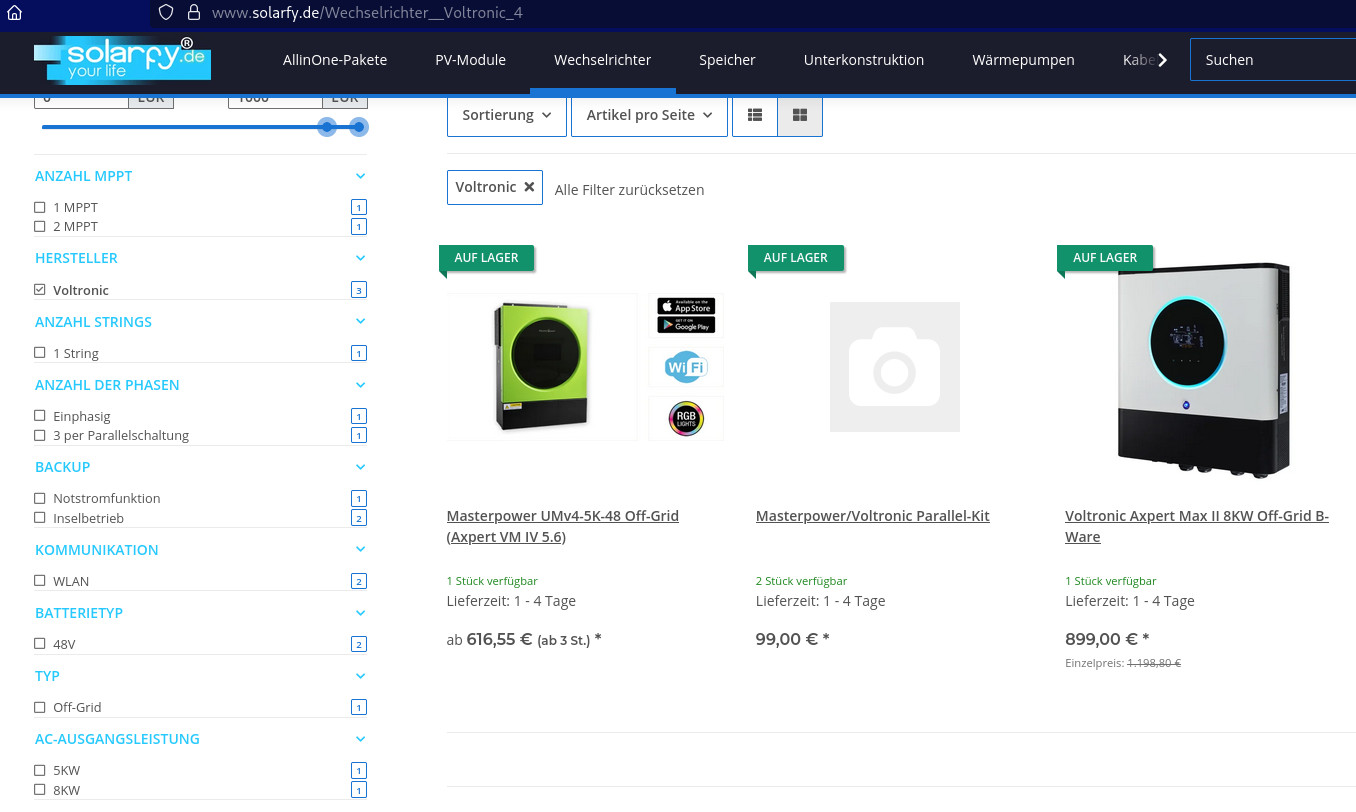

  • Seriöse Voltronic-re-branded-Marken (aber Vorsicht die Chinesen haben auch kein Problem damit ein Fake-Label über ihre Fake-Kisten zu kleben):
    • „MasterPower PMS 5K-48TOP Off-Grid
    • „Axpert MKS II 5K“
    • „MF-OMEGA-UM5KV3„
    • unbekannt ob Voltronic auch hier dahitner steckt:  Effekta AX K1
    • Ob es sich um 100% Voltronic handelt kann nur beurteilt werden, wenn man das Gerät aufschraubt.

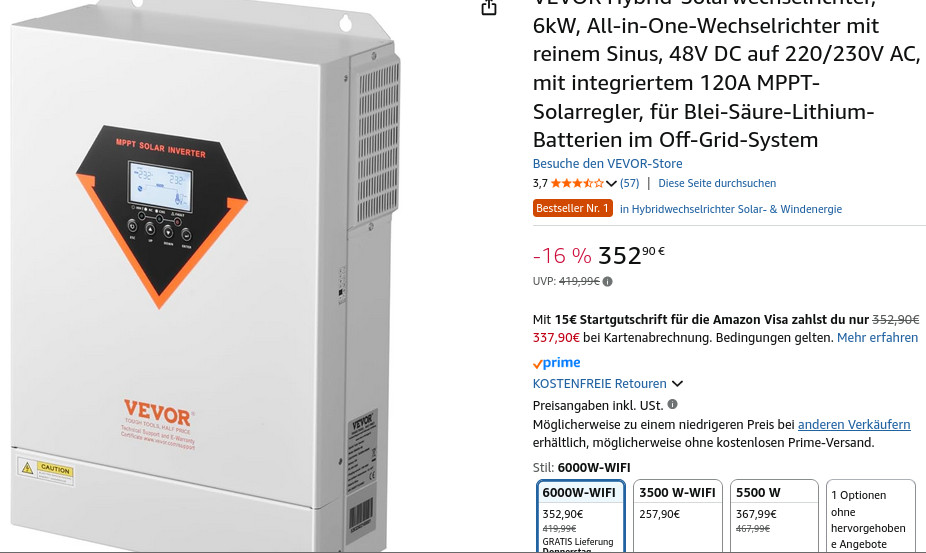

  • Die Masche mit den Finger weg von CHINA-FAKE-Voltronics! geht so: aus seriöser Quelle wurde berichtet, dass billig-Konkurrenz Firmen die seriösen Produkte von Taiwan-MPPSolar-Voltronic (Hauptsitz in Taiwan, Produktion in China aber Qualität passt!) kopieren aber tatsächlich 2% der Wechselrichter von Voltronic beziehen, die restlichen 98% aber mit billig-Teilen in China-Hinterhofwerkstatt zusammen gebastel werden.
  • Diese Masche ist perfide: Weil es dann von einer Marke wie VEVOR 2x unterschiedliche Qualitäten gibt, aber 98% der Kunden bekommen die schlechte Qualität, die gute Qualität (die „Vorführmodelle“ sozusagen) von EASUN VEVOR bekommen die Marketing-Youtuber und die berichten dann natürlich dass alles i.O. ist!!! KATASTROPHAL HINTERLISTIG KANN MAN SICH NICHT VORSTELLEN SOWAS!
  •
  • Finger weg von CHINA-FAKE-Voltronics! POWLAND 5000VA 4000W Hybrid Solar Inverter 48Vdc to 220V 230Vac

  •

  • Finger weg von CHINA-FAKE-Voltronics! BGH-5KW Hybrid Offgrid Insel Solar PV Inverter Battery Charger

  •

• Finger weg von CHINA-FAKE-Voltronics! hinter EASUN und CHINA-FAKE! VEVOR: (VEVOR 5000VA Hybrid Solar Power Inverter, 48 V to 230 V AC Island Inverter with 80 A MPPT Solar)
• wie in diesem oder diesem HERVORRAGENDEN Video von Mr Mining zu sehen steckt DEFINITIV zu 1000% auch Voltronic 😀
• Finger weg von CHINA-FAKE-Voltronics! Mophorn 5000VA (einfach mal die Amazon kommetare lesen :D)
• Finger weg von CHINA-FAKE-Voltronics! MKS 5000 48
  • Finger weg von CHINA-FAKE-Voltronics! WKS:
    • https://www.capaenergy.com/it/inverter-e-convertitori/121-inverter-ibrido-wks-1-kva-24v.html
    • https://www.wattuneed.com/fr/onduleurs-et-convertisseurs/9548-onduleur-hybride-wks-evo-5kva-48v-0712971139138.html
• Finger weg von CHINA-FAKE-Voltronics!: CHINESEN DIE CHINESEN SCHLECHT KOPIEREN! („EVIL CLONE“)
• Statement von MPPSolar (Taiwan): „Die von Must Power gelieferten Wechselrichter sind eine schlechte und direkte Kopie unserer HS/MS Serie. MPP Solar ist NICHT mit Must Power in irgendeiner Weise verbunden.“

  •

  • forum thread (Englisch)
  • ein sehr genialer umfangreicher Thread alles rund um Voltronic (auch Kommunikation)

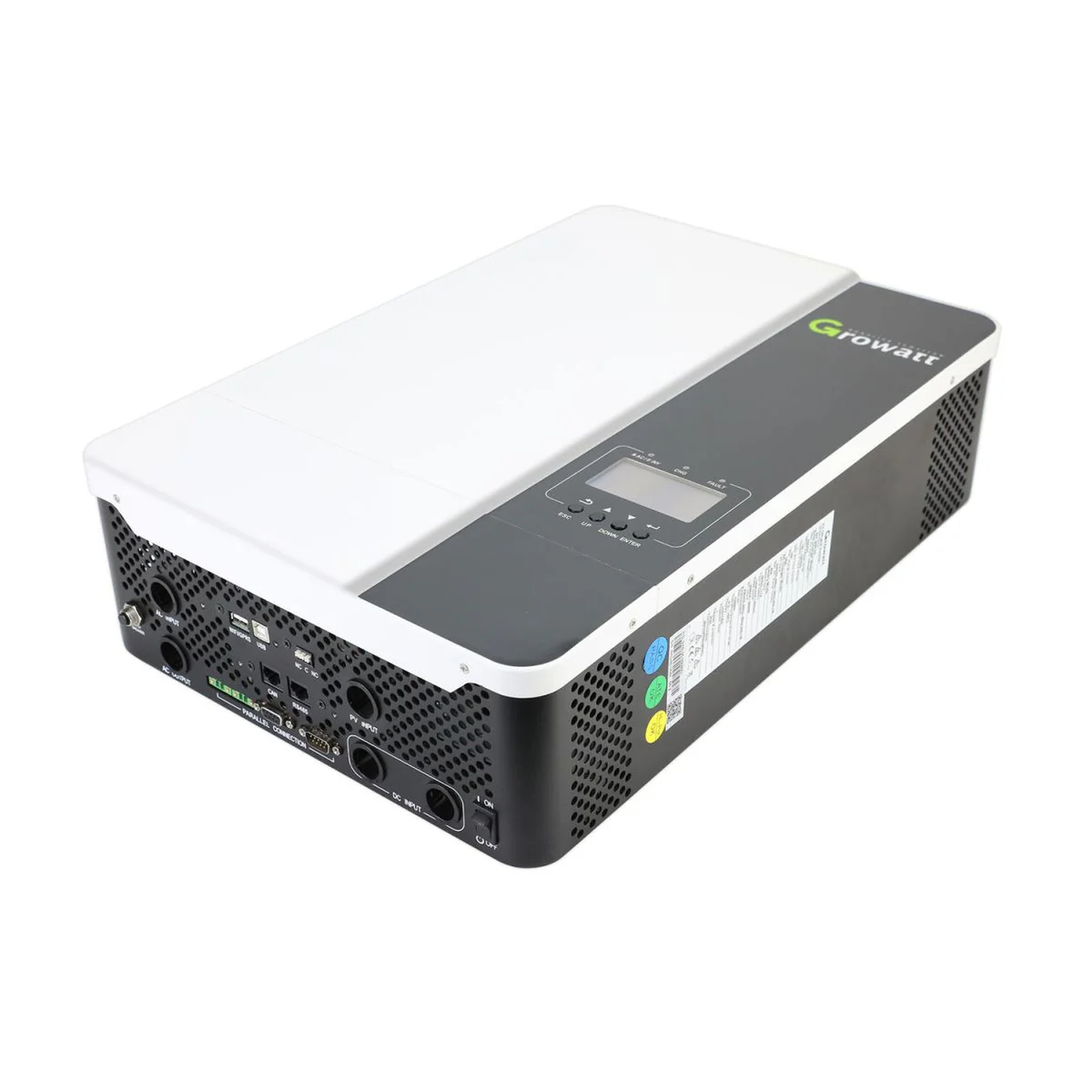

• Ebenfalls finger weg von diesem Schrott: Alles mit Growatt
• Aufgrund menschenrechtlich unklaren ProduktionsWeisen in China wäre es natürlich gut nach Alternative (wenn möglich lokale) Hersteller zu unterstützen und Ausschau zu halten („grösste Gefangennahme (und Versklavung) einer religiösen Minderheit seit dem Holocaust“)

alle infos über die Firma Voltronic:

• kommen ursprünglich aus dem USV (Unterbrechungsfreie Strom Versorgungs) Bereich, da ist der Entwicklungs-Sprung zum 100%-Off-Grid-tauglichen-Solar-Laderegler nicht weit (im Grunde muss man eine Computer-Server-USV nur um einen MPPT-Laderegler für die Batterien erweitern)
• No. 406, Xinhu 1st Road, Neihu District, Taipei, Taiwan, R.O.C. Tel: +886-2-27918296 Fax: +886-2-87918216 E-mail: sales@voltronic.com.tw <- hier antwortet NIEMAND 😀
• Auch über das Kontakt Formular erreicht man NIEMAND: https://voltronicpower.com/en-US/Company/ContactUs
• Shenzhen Head Factory
  1-5F, Building 5, RunDongSheng lndustrial Park, No.467,
  Section Xixiang, National Highway 107,
  Xixiang, Bao An District, Shenzhen, China
  Tel: +86-755-86016601
  Fax: +86-755-86016603
• Zhongshan Factory
  No.8, Shichong Road, Zhongshan Torch Hi-Tech Industrial Development
  Zone, Zhongshan, Guangdong, China.
  +86-760-88280038
  Tel: +86-760-88280039
  Fax: +86-755-86016603
• Taiwan Factory
  No. 428, No.430, Boazhang Rd., Bauxin Vil., Xizhi Dist., New Taipei City, Taiwan
  Tel: +886-2-8647-5999
  Fax: +886-2-8647-5509
• Vietnam Factory
  Factory B1A, B1B, B1C, No. 05, Road 21A,
  VSIP Bac Ninh Integrated Township and Industrial Park,
  Dai Dong Commune, Tien Du District,
  Bac Ninh Province, Vietnam
• Sales Office for China Market / China R&D Center
  Room 605/606, 6F, Jin Gang Business Building B, South Side of Fusan Road,
  Da Chan Wan, Bao An District, Shenzhen, China
  Tel: +86-755-860-86016601
  Fax: +86-755-860-86016603

Deye?

Die Community ist gespalten, spricht man es aus wie das Englische „Die“ (sterben) oder D-Why? (Marketing-technisch so oder so ein fail)

Faktum: Mr Mining schwört auf Deye Qualität (100% China) Hybrid-Wechselrichter.

Die Firma aus DE (früher: ivg-energy.de jetzt: pv-speicher.eu) hat sich sogar auf (5 bis 10 Jahre) Garantie, Wartung & Reparatur von Deye spezialisiert (Was schon sehr lange Garantielaufzeiten und ein super Service ist!)

•
• ACHTUNG! Es gibt Deye für 48V (Niedervolt) Batterie und 400V (Hochvolt) Batterie!
  • SUN-6K…20K-SG01HP3-EU-AM2 | 6-20KW | Three Phase | 2 MPPT | Hybrid Inverter | High Voltage Battery für 400V Batterie (HP = HighPower Batt)
  • SUN-6K SG04LP3-EU für 48V Batt (LP = LowPower)
  • das geniale sowohl Victron als auch Deye Wechselrichter können auch OHNE BATTERIE Betrieben werden (auch wenn es nur in Afrika und Südspanien empfohlen ist, weil es bei jeder Wolke an und aus schalten würde, was sich (vermutlich) negativ auf die Lebensdauer der Elektronik auswirkt :D)

EPEVER:

• • • • EPEVER (wieder China) produziert ebenfalls sehr durchdachte Geräte
        • EPever UPower 5000W 48V Das ist „der grösste“ aktuell von EPever: UPower HI UP5000-HM8042 (Auf genaue Modellnummer achten!!!) erhältlich hier. (es gibt einen Inder der hat es geschafft sein eAuto darüber zu laden :D)
        • Wird scheinbar auch unter dem Namen „Offgridtec® IC-48/5000/80/60 combi 5000W inverter 80A MPPT charge controller 60A charger 48V 230V“ verkauft.
        • noch ein Vorteil, man kann TATSÄCHLICH den Support erreichen: (nur in English:
  • mehr Panele (aktuell nur 4x400W) und mehr Akku (200Ah LiFePo4 statt 100Ah AGM) wären besser, dann könnten auch grössere Verbraucher sinnvoll betrieben werden
  • Aufstellort der Akkus entscheidend: Blei Akkus sind etwas härter im Nehmen als Lithium Akkus welche KEINESFALLS unter +5°C mehr geladen werden sollten! (DANGER!)
    • Im Idealfall: so einen Aufbau ausserhalb des Hauses in einem Schuppen/Container mit Frostwächter machen.

    •

  • hier Download link zur original (etwas älteren Version) der WatchPower Software von der CD des Voltronic-Masterpower 5000W (die neuste Version von der Voltronic Seite funktioniert nicht mit MasterPower 5kW = etwas Schlamperei vom Hersteller = ändert dauernd das Protokoll)

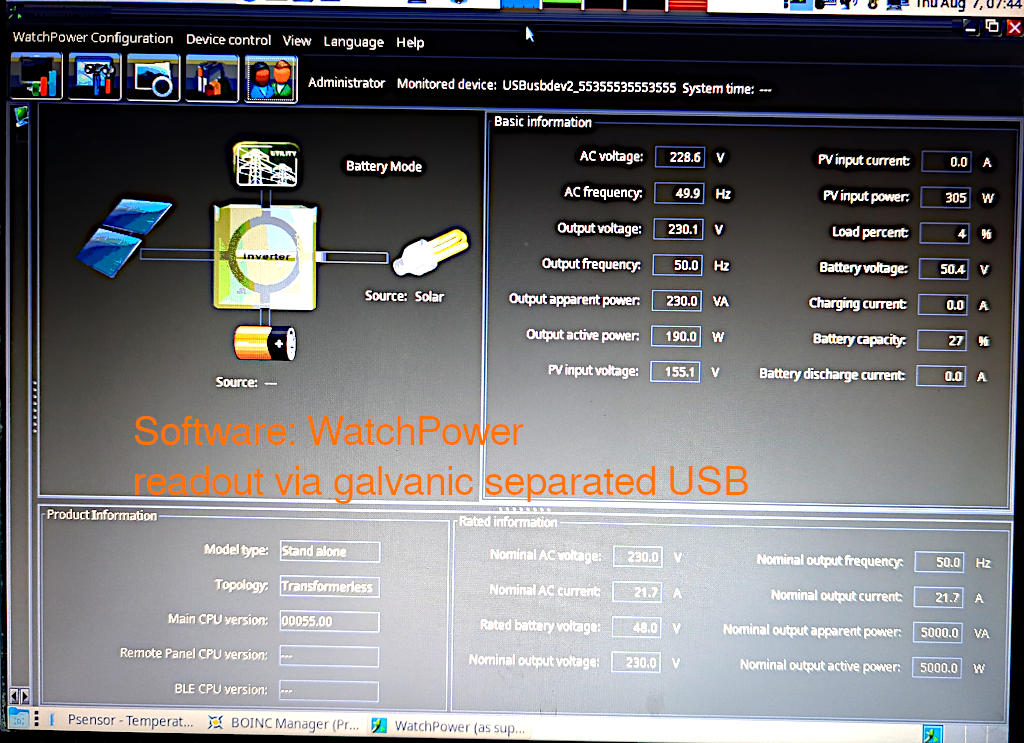

  • so sieht die WatchPower (Win, Linux, OSX, ARM) Software aus:
    •
    • so sieht der Verlauf beim Betrieb eines Kühlschrankes aus:
    •

  • Web based:

    • hier eine web (Apache2 + PHP) basierte version, welche die von WatchPower (Java CD liegt Masterpower bei) erstellten LOG Dateien (R-Click auf das TrayIcon von WatchPower -> DEBUG Mode Haken setzen) in schöne Grafiken verwandelt: (almost Victron right? X-D)

    •

  • und so die (Windows only) Alternativ-Software von http://www.multisibcontrol.net/ aus (um einiges besser! hier werden auch kWh pro Tag/Woche/Monat angezeigt!)
    •
    •
    •
    • Das System startet auch schon ab 3x Panele, würde aber definitiv 4x Panele (vom gleichen Typ) empfehlen = mehr Panele = mehr Power = umso länger kann man damit seine Geräte pro Tag betreiben (November: ~10.00 bis 20.00 Uhr, 2x Notebooks, 1x Monitor)
    • Wie gesagt: Der Vorteil ist: Ausbaufähig / modular, man kann jeden Monat ein Teil (ein Panel, eine Batterie) dazu kaufen und das System immer weiter aufrüsten 😀 (bis 5000W Input)
    • Alle Batterien sollten ebenfalls von gleicher Quatlität/gleichen Typ/gleiche Marke sein
    • Vor dem ersten Verkabeln der Batterie:
      • „TopBalancing“:
        • d.h. auch wenn die Batterien komplett gleich sind, Batterie A ist evtl. etwas mehr geladen und Batterie B etwas mehr entladen (Volt unterschiedlich)
        • Um alle Batterien auf den gleichen „Ladestand“ zu bekommen einfach alle + Pole aller Batterien miteinander verbinden
        • und alle – Pole aller Batterien miteinander verbinden und das eine Nacht so stehen lassen
    • Wie im obigen Video zu sehen, gibt es etwas drift ohne Balancer, aber nicht schlimm.
    • D.h. nice-to-have: 1x 48V AGM-GEL-Blei-Batterien-Balancer (irgendeine Form des Batterie Managements / Load Balancing wäre wichtig, speziell wenn man Batterien unterschiedlicher Güte/Modelle/Hersteller verwenden möchte, JK BMS HAT SCHON 2A BALANCER INTERGIERT: Wichtig: via App so einstellen, dass erst balancing startet wenn alle Zellen ordentlich geladen d.h. bei 2.45V sind)
      •
  • DEFINITIV empfohlen: FI (Personen-Schutz) und Überspannungsschutz + BlitzSchutz (Geräteschutz, 16A Sicherungen SCHÜTZEN NUR LEITUNGEN UND GERÄTE KEINE MENSCHEN!)
  • BEI SICHERUNGEN AUF KEINEN FALL DEN BILLIGSTEN CHINA SCHROTT NEHMEN! DIESE 250A SICHERUNG „WATERPROOF“ HÄLT KEINE 100A AUS UND FÄNGT AUCH NOCH AN ZU GLÜHEN!


• • https://www.offgridtec.com/offgridtec-5er-set-midi-sicherung-200a-58v.html



• • Amazon.de M5 Sicherungshalter für Midi Schmezsicherung





•

• Was mir bei ALL den Systemen IMMER NOCH fehlt:
  • Überschuss-nach-Warmwasser-Heizstab-Anschluss: d.h. wenn aktueller Verbrauch gering, Battery voll -> schick die überschüssige Energie in’s Warmwasser (der Deye kann das scheinbar)

  • Anschluss eines Windrades (egal ob als 3x phasiger Wechselstrom oder Gleichstrom)

Goodwe

• Auch ein sehr interessanter 3xPhasiger (!!!) Chinese von Goodwe
  • bei Victron und Deye bräuchte man dafür 3x Wechselrichter 😀
• Notstromfunktion mit sehr schneller Umschaltzeit 😀
• Video Review
• Datenblatt
• eBay durchsuchen 😀

auf was ausserem zu achten ist:

Sicherungen:

Am (+) Pol der Batterie eine Schmelzsicherung mit 100A oder 200A

Sicherungskasten: (Mr Williams empfiehlt Sicherungsboxen von BlueSea)

auf ausreichende Kabel-Querschnitte achten:

Hier gibt es einen hervorragenden Kabel-Online-Rechner (Danke!) https://www.leitungsrechner.de/

Durchmesser = Diameter = wenn man die Dicke des Kabels mit einem Lineal (z.B.) misst.

Querschnitt = Fläche des Kabels wenn man es durchschneidet und die Kreis-Fläche berechnet.

Wird ein zu dünnes Kabel + zu starke Sicherung gewählt = Brandgefahr, da das Kabel die Last nicht aus hält (fängt an zu glühen wie ein Glühfaden einer Glühbirne)

Kabel aus reinem Kupfer sind Kupfer-Beschichteten Kabeln immer vor zu ziehen (wenn auch teurer).

Welcher Queerschnitt für wieviel Watt und Länge?

Beim leitungsrechner.de Rechner Input von 100A @ 48V (4800W) bei 10m länge kam folgendes Ergebnis heraus:

mit direkt Verlinkung zum Kabel-Produkt:

• https://www.amazon.de/dp/B00HEKYRSK/?tag=safelink3000e_la2-21 35,0 mm² Fly Batteriekabel
• https://www.amazon.de/dp/B00HFTYW7G/?tag=safelink3000e_la2-21 50,0 mm² Fly Batteriekabel Stromkabel Massekabel
• https://www.amazon.de/dp/B071DVG42F/?tag=safelink3000e_si34-21 Heschen ANL-Sicherung, 100 A

Zur massiven Verwirrung der Menschheit haben sich die Amis eine neue Einheit ausgedacht:  „American Wire Gauge“ (AWG)

hier eine Übersicht der „üblichen“ Querschnitte und maximale Ampere-Zahl mit welcher diese belastet werden können: (um ehrlich zu sein variieren die Angaben massiv… manchmal sind es Rundungswerte? und auch Wikipedia hat andere Werte wie andere (hier oder hier) angeben… #wtf is going on? Statt für jeden Sch… eine neue Einheit zu erfinden, nehmt doch einfach die die es schon gibt: mm Dicke (des Kupfers ohne Mantel) und mm2 Fläche (des Kupfers ohne Mantel) und gut ist! 😡)

Wie evtl. auffällt sucht man in der obigen Tabelle „7 AWG“ vergeblich.

Dicke Kabel krimpen crimping:

link zur Zange: https://www.amazon.de/Gueenky-16-Tonnen-Hydraulische-Hydraulisch/dp/B09FPQPMQF

Welche Batterie?

• Geld sparen?
  • manche bauen erst mal mit „normalen“ Autobatterien
    • die bessere Variante wäre AGM
    • die noch bessere Blei Gel
    • die noch bessere LiFePo4
    • das hier neulich entdeckt „1.8kWh 12V 150ah Silicate Battery Best Price per kWh –6000 Cycles at 30% 8yr3000cl at 60% – Low Temp Operation -NO BMS or Thermal Protection required“ (UNTESTED!) (der hier hat die verbaut)
  • Update 2023-11: Neues Modell Neues Angebot von LiTime: (von MrMining (kurzzeitig) getestet)



  • dann schaut euch mal die GEL (besser, halten c.a. 5 Jahre) oder AGM (halten c.a. 3 Jahre) von OffGridTec (liefert nur geprüfte Qualität).
  • es wird empfohlen in Kombination mit einem 5kW Voltronic mindestens 200Ah Stunden 48V zu verbauen, mehr ist (natürlich) immer besser
  • d.h. bei 4x100Ah sollte schon „einiges gehen“
  • aktuell für sagenhaft günstige: 134.37 EUR für 0.6kWh (223.95EUR für 1kWh)  nutzbare Kapazität
    • weil Blei und auch Lithium Akkus niemals 100% entladen werden sollten, sonst gehen die kaputt (leider kein Witz und gerade bei Lithium sogar sehr gefährlich einmal tief entladene Akkus wieder zu laden, bei Blei ist as nicht so das Problem, komplette Entleerung sollte aber nicht öfters vorkommen).
  • d.h. gesamt Kosten AkkuBlock wären dann: ~500EUR für 400Ah oder 2.4kWh nutzbare Kapazität

  •

Du möchtest mehr?

• LiFePo4 Akkus sind aktuell das „non-plus-ultra“ weil robuster, sicherer als reine Lithium-Akkus (18650 wie von alten Teslas verwendet).
• Die Preise sind immer noch relativ hoch, gehen aber stetig mit steigender Massenproduktion runter.
• Kein Bock zu basteln?
  • schauen was OffGridTec hat
    • leider verkauft OffGridTec im LiFePo4 Bereich vorallem die sündhaft teuren Victron Batterien
    • hat aber auch eine kleine günstige LiFePo4 Eigenmarke Batterie im Programm, welche evtl. auch interessant ist, wenn man klein Anfangen möchte und pö a pö das ganze grösser „sparen“ möchte 😀 (d.h. mit 4x in Serie anfangen, dann nochmal 4x in parallel schalten…. dann nochmal 4x in parallel schalten… hier sollte aber dann auf jedenfall ein Balancer zum Einsatz kommen, der die Zellspannungen gleich hält, sonst driftet evtl. eine davon)
  • 4x 100Ah Redodo + eingbauter Heizung (wichtig!)
    • 1.2kWh bei 50% Entladung
    • 469.99*4 = 1879.96EUR für 4.8kWh (391.65EUR für 1kWh) d.h. fast das DOPPELTE der GEL-Variante und damit schon ordentlich viel Geld
    • dafür sollten bei guter Lagerung Behandlung und Lagerung (hoffentlich) Laufleistung von 10 Jahren „drin“ sein.
  • oder: (nur in USA?) New SOK Battery! Lowest Price 48V Battery: $1,349 for 5kWh

  •

Der 15kWh Monster Block:

• bock zu basteln?: 48v Lifepo4 Batterie Bauset with EVE Grade A+ (kaufen direkt bei EVE ein) 14.3kWh 4159.61 € (290.88EUR pro 1kWh, damit im Prinzip sogar mehr für weniger Geld als ReDodo, der 16x Zellen 280Ah Pack = 15kWh für 5000EUR!!!! Aber man bastelt schon 1-3 Tage daran :D)
• HINWEIS: SICHERHEIT GEHT VOR! MAXIMALE VORSICHT WALTEN LASSEN! BITTE SO GUT ES GEHT: SOLAR + WECHSELRICHTER + BATTERIE IN EINEM SEPARATEN GEBÄUDE (GARTEN SCHUPPEN) AUFBAUEN, wenn möglich in einem Metallischen Gehäuse nicht nur um elektromagnetische Störungen drin und draussen zu halten, sondern falls mal was abbrennen sollte (Gott bewahre) dann ist nur ein Schuppen, ein Metallkasten und etwas teure Elektronik kaputt! 😀
• Leider kann lifepo.de nicht mehr empfohlen werden.
  • der Support im Garantiefall bei lifepo.de ist praktisch wie bei Alibaba-China: Nicht vorhanden
  • Die Idee mit den 3D gedruckten Teilen und den Akku Pack per Spanngurt zu verzurren um vor Expansion im Betrieb zu schützen (schnellerer Verschleiss der Zellen) ist eine interessante, aber:
  • Prüfen nicht jede Zelle vor Verkauf auf Kapazität d.h. es kann sein Du kaufst eine NEUE (!) 280Ah Zelle die nur 270Ah Kapazität hat (das SCHEINT legal zu sein? lifepo.de ist es jedenfalls EGAL) Der Verkäufer weiter unten prüft JEDE EINZELNE Zelle auf Kapazität, Bitte bei Bestellung dazuschreiben, von welcher Seite ihr kommt und dass ihr eine Prüfliste der Kapazität aller Zellen haben möchtet, ein seriöser Batterie-Verkäufer listet euch ganz genau auf wieviel Ah jede einzelne Zelle hat)
  • imho ist das JKBMS dem von lifepo.de verbauten DALY WEIT überlegen, wo man einen separaten Balancer zukaufen soll #wtf? das JK BMS hat einen Eingebaut (bitte auf start balancing 3.45V stellen, Grund ist, dass der Drift der Zellen eigentlich nur bei höherem Ladestand auseinandergeht, hier dazu sehr viele Videos)
  • Im lifepo.de Handbuch wird NIRGENDWO erwähnt dass man einen galvanischen USB Trenner braucht um die PC Software zu nutzen, weil man sonst das DALY ZERSTÖRT „super“ Handbuch, imho absolute Katastrophe (für das Teil was es für 20 bei eBay gibt wollen die 100)
  • (beide Apps DALY und JK wollen umbedingt den Standrot des nutzers nach China senden X-D, beim JK einfach WLAN aus, LTE aus dann kurz GPS an und dann gleich wieder nach Verbindung aus X-D dann sollte KEIN Standort nach China gehen)
• Klingt interessant:

  •

  • + JKBMS statt DALY!
  • + Sicherung und + Not Aus Schalter alles schon fertig verbaut und inklusive
  • VORSICHT BEI KLEINANZEIGEN.DE TUMMELN SICH AUCH VIELE FAKE BETRÜGER! WENN EIN ANGEBOT ZU GÜNSTIG+ZU GUT ERSCHEINT UM WAHR ZU SEIN, IST ES VERMUTLICH NICHT WAHR, ABER DIESES HIER IST WAHR + SERIÖS WEIL HAT U.A. EIN IMPRESSUM!
• Hinweise zum Akku Bausatz (!IKEA Prinzip):
  • • Aufstellort: die Batterie soll an einem sauberen, staubfreien Ort nicht unter 0°C betrieben werden (Dr Schmitz hat sich dafür noch einen „FrostWächter“ gebaut, d.h. der Akku verheizt etwas Energie wenn die seine Temp unter 0°C fällt d.h. auch wichtig diesen AkkuBlock in Styropor zu „wickeln“)

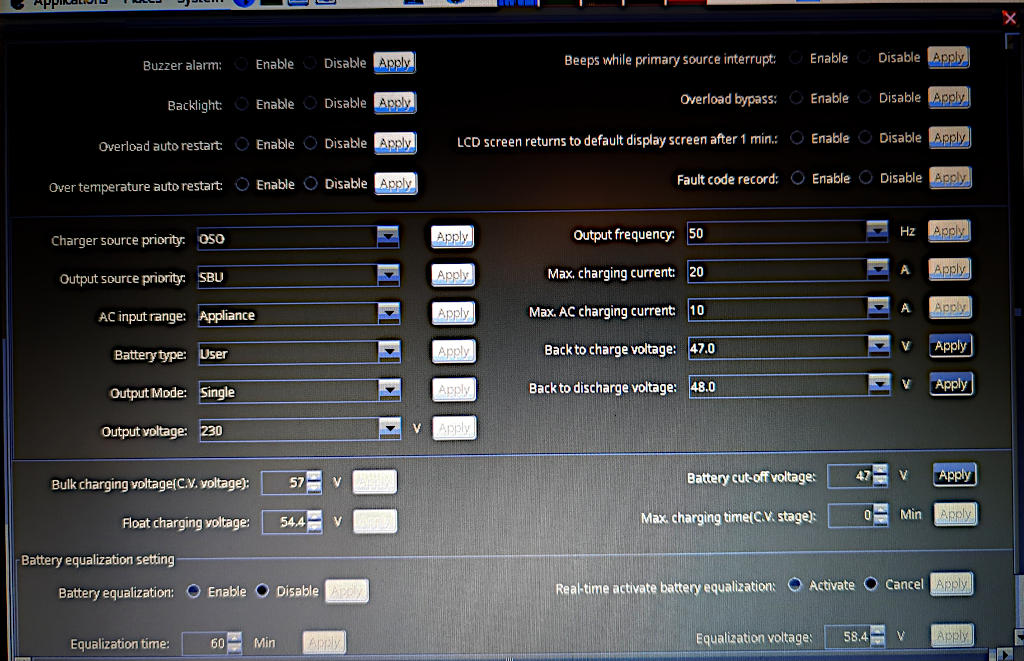

    • Parameter?
      • der MasterPower 5000 hat per default KEINE Settings für LiFePo4, d.h. man muss auf „User defined“ stellen und dann diese Settings verwenden (Angaben, telefonisch vom Hersteller, habe noch mildere Werte verwendet weil, laut Datenblatt EVE 280Ah schon ab 2.8V die Spannung sehr schnell einbricht und man die Spannung von Lithium Akkus besser niemals zu weit nach unten ziehen sollte (= weniger Zyklen)

        •

        • Punkt: 26: „Bulk charging voltage“ = „Absorptions Spannung“ = mit wieviel Volt soll geladen werden: 3.60V pro Zelle * 16 = 57.6V, ABER zur Sicherheit und um die Zellen zu schonen, setzte ich den Wert niedriger an: 57V

          • leider nicht ganz korrekt: „Während des Bulk-Vorgangs wird die Batterie schnell mit konstantem Strom (A) und steigender Spannung (V) geladen. Bei der Absorption wird die Spannung (V) konstant gehalten, während der Strom (A) abnimmt, wodurch die volle Kapazität ohne Überladung sichergestellt wird.“ „During Bulk, the battery rapidly charges with constant current and rising voltage. Absorption maintains a constant voltage while current decreases, ensuring full capacity without overcharging“ (Quelle)
          • MPPSolar Laderegler haben nur Bulk-Mode keinen Absorption-Mode(?) iwie klingt aber diese Erklärung von „Absorption“ nach „Float“
        • Punkt 27: „Floating charging voltage“ = „Erhaltungs Spannung“ & „Lager Spannung“ = wieviel Volt möchte der Akkublock, nach dem voll-geladen wurde: 3.40V pro Zelle * 16 = 54.4V, ABER zur Sicherheit und um die Zellen zu schonen: 54V

        • Punkt 29: „Low DC cut-off voltage“ = wann ist der (Volt technisch) tiefste zu ertragende Punkt für den Akku erreicht, ab wann der MasterPower5000 dann die Entnahme von Energie (230VAC Ausgang) abschaltet: 2.75V pro Zelle * 16 = 44.8V
        • Hinweis: Tiefentladung ist für Lithium Akkus scheinbar, sehr sehr schlecht, sogar Dr Schmitz hat durch einen Fehler mal seinen aus recycling Akkus selbst gebauten Block geschrottet) (dann gilt ein Akku als „defekt„ und muss sicherheitshalber entsorgt werden)
    • Um die Lebensdauer der LiFePo4 Zellen NOCH WEITER zu erhöhen, hier von mir verwendeten „konservativen custom 48V LiFePo4 charging settings“:
      •
    • Bei LiFePo4 Zellen unklarer Herkunft-Qualität sollten die Zellen einzerln getestet werden z.B. mit einem ZKE TECH Battery Tester EBC-A20
      • hier ein Backup der Windows PC Software  für den ZKE EBC A20 ZKE_Tech_Battery_Tester_EBC_A-20.tar.xz
      • Dr Schmitz nutzt das Gerät ebenfalls in diesem Video
      • Es ist WIRKLICH wichtig jede einzelne Zelle egal ob „Qualität“ von EVE oder nicht auf Kapazität zu testen, weil auch der Hersteller und Zwischenhändler (?) nehmen sich dafür leider nicht immer die Zeit?
      • Nach der ganzen Testerei bitte Top-Balancing d.h. alle + Pole mit allen anderen + Polen und alle – Minus Pole mit allen anderen – Polen verbinden und für 6h so stehen lassen (damit quasi alle Batterien vom Start weg gleich geladen sind)
      • Ist eine schlechte Zelle dabei kann diese den gesamten Pack „herunter“ ziehen, das wäre sehr schlecht
      • Ist mal eine EVE 280Ah Zelle (normaly 3.2V) auf unter 2.5V entalden gilt diese als „tiefentalden“ und damit quasi als „DEFEKT“ d.h. sollte man nicht mehr laden und entsorgen. Das macht die ganze Lithium Geschichte ECHT SCHWIERIG UND RISKANT X-D
      • Was sagt der QRCode auf der Batterie aus?
      • diese App decodiert den Code: https://play.google.com/store/apps/details?id=com.touliloup.batteryqrdecoder

      •

        wichtig dabei: dass die Zelle nicht zu alt ist (d.h. innerhalb der letztn 1 bis 3 Jahre produziert)

      •

• scheinbar hat EVE einen Kooperationspartner in DE: InnoPOWER Industrieakkutechnik GmbH Reutwiesenstraße 38/1 71665 Vaihingen-Gündelbach (aber ziemlich teuer dort die Zellen, besser mal hier schauen)
• JKBMS:
  • • hier der WebShop von JK BMS: https://www.aliexpress.com/store/1100292364



  • (einfach DIREKT aus China bestellen 200A 16S die VARIANTE HEAT hat eingebaute HEITZFUNKTION (UNTESTED! kann praktisch sein))

  • WICHTIG ZUM JK BMS es muss via App korrekt eingestellt werden!
    • z.B. build-in Balancer: App so einstellen, dass erst balancing startet wenn alle Zellen ordentlich geladen d.h. bei 2.45V sind (sagt OffGrid Garage und der kennt sich aus)
  • Hersteller hinter dem hersteller?
    • http://www.enjpower.com/
    • No.298, Guangzhang Road, Huangjiang town, Donguan City, Guangdong, ChinaE&J Global operation center:No.506, Longfeng 1st Road,Longhua Town,Shenzhen,ChinaTel:+86-755-23762949Fax:+86-755-22635063Email: sales ÄT ejtechgroup DOOOT com
• Es gibt auch eine Java basierende PC Software welche den Standort (hoffentlich) nicht nach China meldet, aber VORSICHT der USB 2 Serial (RS232) Adapter Dongle kann das BMS beschädigen ohne diesen sündhaft teuren galvanischen USB trenner „Isolator“ (hier ein Video dazu)
• werde mal diesen Galvanischen USB Trenner testen, evtl. reicht der auch.

•

•

Hinweis: jemand hat es (scheinbar) geschaft diesen PaPool fast 5kWh (!!!) Akku Made in China  mit diesem Voltronic-MasterPower zu verbinden (FirmwareUpgrade nötig)

• die 5.2kWh Variante wird bei AliExpress so angeboten: 1154.88/5.12 = 225.56EUR pro 1kWh (was quasi ein LiFePo4 Pack zum Preis einer Gel-Batterie ist)
• ACHTUNG! BITTE EXTREME VORSICHT WALTEN LASSEN MIT „SCHNÄPPCHEN AKKU AUS CHINA“!
• ES IST KEIN SPIELZEUG UND SOLLTE AM BESTEN AUSSERHALB DES WOHNHAUSES (GARTENHÜTTE? GARAGE?) AUFGESTELLT WERDEN! DEFINITIV DEN INHALT ÜBERPRÜFEN D.H. mal aufschrauben und rein schauen, unter Last mit Wärmebildkamera schauen ob irgendetwas zu heiss wird etc.? (leider werden auch oft zu dünne Kabel verwendet (sparen, sparen))
• ZUSÄTZLICH: IN EINE BOX AUS 5mm STAHL (mit Lüftungschlitzen) UND LÖSCHMITTELSÄCKE DARAUF ZUR SICHERHEIT (FALLS DIE QUALITÄT DER ZELLEN SCHLECHT IST!)

•

Mit Solar Strom Warmwasser machen?

• Wenn man die Fläche und die Energie „übrig“ hat warum nicht? (im Winter wird es leider nicht ganz reichen, weswegen ich ALLEN die REIN ELEKTRISCH über den Winter heizen möchten DRINGEND dazu raten würde einen Holzofen (der auch Warmwasser kann) o.ä. nachzurüsten)
• Wie gesagt, JEDER gut gemachte Wechselrichter SOLLTE (bisher in 99% der Fälle NICHT der Fall) ein Heizstabfunktion haben
  • ein AC Ausgang, der anschaltet, wenn Batterie voll und kein Verbrauch im Haus statt findet
  • d.h. die überschüssige Energie nicht VERSCHWENDET wird (bei Offgrid speisst man Überschuss nicht ein) sondern wo der bereits vorhandene Warmwasserboiler mit dieser Energie aufgewärmt d.h. „gespeichert“ 😀 wird
  • angeblich kann man tatsächlich sehr grosse WarmwasserSpeicher so gut isolieren dass diese MONATE lang warm halten 😀
• Leider gibt es nur sündhaft teure Heizstäbe MyPV ELWA2 welche NUR mit Anlagen funktionieren, welche einspeissen d.h. für den OffGridBereich leider völlig ungeeignet sind, weil der Super Intelligente Heizstab NICHT mit dem Wechselrichter (egal welcher Bauart) kommuniziert und d.h. NICHT weiss, wann dieser anschalten soll.
• Evtl. günstigere Alternative: Einfach ein paar Module NUR für Warmwasser Bereitung dedizieren:

  •

coole Idee, aber tendenziell gefährlich: Modul (24V) eines alten Tesla verwenden 😀

SO WAS NUR IN EINEM SEPARATEN SCHUPPEN/GARAGE AUFBAUEN DIE ABBRENNEN DARF!

ODER LIEGEND MIT LÖSCHMITTEL SÄCKEN DARAUF!

Warum? Weil Zustand der Zellen unbekannter d.h. es ist unklar in welchem Zustand sich einzelne Zellen befinden (ganz schlecht wäre 0% Tiefentladung) weil auch das Tesla-BMS leider nur den Zustand des ganzen Blocks überwacht und NICHT jeder einzelnen (viele viele kleine 18650-Lithium Zellen und keine sicherere LiFePo4 Zellen).

Hier müsste man definitiv jede einzelne Zelle messen auch den Innenwiederstand.

Da die 18650-Lithium Zellen im Tesla-Pack via Roboter miteinander verschweisst wurden, wird ein wechsel einer einzelnen Zelle sehr schwer (wenn dann wechselt immer den ganzen 5kWh Pack wenn EINE Zelle schlecht wird X-D)

Reiner MPPT Solar-nach-Batterie-Lader:

• GROSSER VORTEIL DER VICTRON SOLAR LADER: ES SIND DC (viel Volt Input) -> DC (Output Volt wie per Bluetooth eingestellt) D.H. SIND NICHT AUF FUNKTIONIERENDE BATTERIE ANGEWIESEN!
  • • das ist meiner Meinung nach ein GROSSER VORTEIL gegenüber den Chinesen wie EPEVER und Voltronic(Masterpower)
    • weil Victron liefert IMMER zuverlässig Strom (DC Output, ausser natürlich wenn defekt) auch wenn KEINE Batterie angeschlossen ist.
    • D.h. wenn man es sich leisten kann AUF JEDEN FALL VICTRON nehmen! (Ist DC -> DC Wandler der auch für Notfälle, wie wochenlange Stromausfälle geeignet ist)
    • Du möchtest 12V verbraucher DIREKT ohne Batterie an den Victron anschliessen? Einfach entsprechend via Bluetooth einstellen (sollte gehen!)
    • ACHTUNG DER OBIG ABGEBILDETE VICTRON IST EIN REINER SOLAR->BATTERIE LADEREGLER d.h. alles was der kleine blaue Kasten tut ist Strom von Solar-Panelen in eine Batterie zu schieben, hier fehlt noch die teure Batterie -> 230V AC Wandler Komponente welche bei den MPPSolar, DEYE und Victron-EasySolar schon all-in-one eingebaut ist.

    • Diese fehlt auch bei diesem Produkt:

    • Immer mal was neues: 2023-09: SolarLaderegler SRNE (der Dimitri approved Victron killer?)

      Getreu dem Motto höher schneller günstiger hat Dimitri auf der Intersolar einen Solar-Laderegler der Firma SRNE gefunden, welcher Victron’s Laderegler Konkurrenz machen möchte. Kann alle BatterieSpannungen 12V, 24V, 36V und 48V bei 3200W SolarInput (beim Output wohl leider weniger).





    • um einen Victron mit 60A zu bekommen muss man c.a. das doppelte ausgeben.

• Wieviel solare Autarkie ist (theoretisch) möglich? (über’s Jahr gesehen)

  •

• Knackpunkt der Energiewende: Langzeit-Sommer-nach-Winter-Speicher (H2, komprimiertes CO2, komprimierte Luft)

• Was ist mit ENPHASE?

  • VERGISS ES!

  •

  • Der alte MikroInvetert „EQ8H“ kann offgrid, der neuere „IQ8HC“ nicht mehr (ausser man kauft noch sehr viel teures equipment dazu #wtf #enphase?)

• evtl. auch interessant: Solar + Wind + Batterien, aber WIE?

  DEFINITIV DIE VARIANTE MIT MECHANISCHER BREMSE KIPP FUNKTION WÄHLEN! (OHNE BREMSE ZERLEGT SICH DAS TEIL BEI STARKEM WIND! GEFÄHRLICH!)

•

  • Bisher: Windräder: Zu teuer und Eigenbau = zu aufwändig und nur was für sehr geübte Bastler, aber das scheint sich langsam zu ändern… ACHTUNG BEI DEN https://windandsolar.com bzw. https://mwands.com „FREEDOM“ KIT SYSTEMEN SIND KEINE BATTERIEN / KEINE BATTERIE LADEREGLER DABEI UND KEINE 24V (DC) NACH 230V (AC) KONVERTER DABEI! (am besten hin fahren (USA) und vorführen lassen :D)

  •

  • oder selbst bauen: aus alter Waschmaschine! 😀

  •

    • denke die obige Turbine sieht schon gut aus, nur währen 5x Rotorblätter vermutlich besser gewesen (unterdimensioniert)

  •

    • 65V * 5.58A = sind 362.70W, keine Ahnung wie der auf 1200W kommt

  •

    • Warnung: Zu viel Wind und zu viele Umdrehungen können auch gefährlich sein!
    • die neue Version der Ista Breeze HELI 2.0 hat eine Kippfunktion, welche vor Sturm schützen soll (UNTESTED! Keine Ahnung ob das ausreichend ist)
    • https://www.youtube.com/watch?v=rXigVVp-Rgk
    • Der Bastler aus Neu-Seeland „Kiwi Maker“ hat ein Wind-Rotor-Blatt auf die Finger bekommen.
    • MUSS eine BREMS SYSTEM enthalten!
      • d.h. wenn die Windkraft einen bestimmten Punkt überschreitet / (zu viele RPM / zu viele Rotationen pro Minute), müssen alle 3x Phasen kurzgeschlossen werden, was quasi einer eMotor-Bremse entspricht, um Schaden an der Windanlage bei Sturm zu vermeiden.
      • (kann ein mechanisches System sein wie bei https://pureselfmade.com/) / oder ein Digitales)
    • was interessant ist: Kiwi Maker hat in diesem Video, den Waschmaschinen-Motor neu verkabelt um 12V Output statt 60V+X zu erhalten.
  • Komplett Set Windrad + Mast + Laderegler für Lithium Batterien https://www.ebay.de/itm/125575624789
  • Diese „blauen Kästen“ unbekannter Chinesischer Hersteller kommt in dem Vergleich’s Video vor:

  •

  • HINWEIS: der blaue Kasten mach MPPT Wind und PWM Solar, sollte Dauerlast immer unter 2000W betrieben werden und am besten dauerhaft aktiv gekühlt werden (12V CPU Lüfter?) weil sonst evtl. Überhitzung 😐 (laut diesem Video)
  • Hier das Manual Handbuch zu obigem blauen Kasten: GPI-48280 2000W-Solar-Wind-Hybrid-MPPT-Laderegler-LCD-12V-24V-48V-DC-Dump-Bluetooth-APP-wind-and-solar-hybrid-controller-user-manual-handbuch.pdf
  • und hier ist die Bluetooth App (Android only):
    • GreenPower.apk.zip (md5sum der zip: 3ade7a8da4c50974c8e0d5b3152de8c0)

    • Produktbeschreibungen

      12V / 24V automatische Identifizierung：
      GPI-4340: 700W Wind-Solar-Hybridsystem-Controller: 400W Windenergie + 300W Lichtenergie

      GPI-6060: 1200W Wind-Solar-Hybridsystem-Controller: 600W Windenergie + 600W Lichtenergie

      GPI-8060: 1600W Wind-Solar-Hybridsystem-Controller: 800W Windenergie + 800W Lichtenergie

      GPI-1010K: 2000 W Wind-Solar-Hybridsystem-Controller: 1000W Windenergie + 1000W Lichtenergie

      24V / 48V automatische Identifizierung：
      GPI-48220: 1800 W Wind-Solar-Hybridsystem-Controller: 800 W Windenergie + 100 W Lichtenergie

      GPI-48280: 2800 W Wind-Solar-Hybridsystem-Controller: 1600 W Windenergie + 1200 W Lichtenergie

  • Finger weg von den vielen Amazon und eBay China Windräder: hier steht, dass die 300W, 400W und auch 500W VEVOR Windräder, eigentlich, alle die Gleichen sind und maximal 100W liefern X-D

  •

  • auch die „senkrechte“ „600W“ Fake Watt Windanlage von VEVOR liefert scheinbar NIE mehr als 6Watt!?

    •

  • um einiges mehr Power liefern die Modelle der Firma: https://www.braun-windturbinen.com

  •

  • und: „Ista-Breeze“ des US Herstellers ISTABREEZE-US LLC8 The Green Suite #6033 Dover, DE 19901 United States , tel:+19405390831

  •

oder auch (untested!) Zohan

2023 Price List of Small Wind Turbine.pdf

Was wichtig ist:

• Egal welcher Laderegler zum Einsatz kommt, muss die Windanlage bei Sturm automatisch bremsen, sonst kaputt.
• Die Piggot Wind Turbine von https://pureselfmade.com/, hat übrigens eine MECHANISCHE Bremsfunktion, d.h. ab einer gewissen Windstärke, wird eine Feder überbeansprucht und zieht an der Steuerfahne und dreht das Windrad aus dem Wind (hier auch nochmal die komplette Elektronik der Solar + Wind + Batterie Kombi erklärt, bei Energie-Überschuss -> Warmwasser 😀)
• „Die Windräder laden direkt einen 24V-BatterieBlock, kein Laderegler dazwischen!!! :D“

• •
  • Victron Solar Laderegler:
    • • quasi NICHT reparierbar: ALLES ZUGEKLEBT! mit einem steinharten Granulat-Guss-Zeug. d.h. HOHER AUFWAND DIE SICHERUNG ZU WECHSELN #wtf Victron?



48V LiFePo4 Pack selber bauen? Der hier hat’s gemacht:

• ACHTUNG!  LITHIUM AKKUS SIND SENSIBEL UND GEFÄHRLICH!
  • möchte keine Kälte (unter +5°C sollten diese nicht geladen werden, nehmen sonst DAUERHAFTEN Kapazitätsverlust! (Plating))
  • möchte nicht mit zu viel Volt „überladen“ werden (dann tatsächlich Explosionsgefahr)

Wiederverwenden von Lithium Akkus ist schwierig, weswegen Dr Schmitz auch EXTREME Vorsicht walten lässt:

•
• Gehäuse aus nicht brennbarem Material zusätzlich Löschmittel auf den Akkus 😀 so kann definitiv nichts mehr anbrennen.
• erhältlich z.B. hier:



• Weil brennen duads guad!
• Stellt die LiFePo4 NICHT im Haus auf sondern in einem externen Metall-Container-Hütte

• • • • das Gerät kann sowohl Zellen LADEN (CHARGE)
        •
      • als auch ENTLADEN (DISCHARGE)
        •
      • Handbuch (English) & Software gibt es hier:
        • (click on download button rechts unten)
    • Fett?: KEIN FETT! 😀
      • Von Kontaktfett raten wir ab, bei Bedarf kann Polfett verwendet werden.
      • (Die Kupferverbinder sind vernickelt, damit diese nicht oxidieren. Keine weitere Behandlung erforderlich.)
    • Absicherung:
      • 100A Sicherung geht auch. Optimal wäre etwas mehr als die Nennleistung, also z. B. 150A.
    • Wichtige Bemerkung: NICHT NOTWENDIG: „Die Kupferverbinder sind vernickelt, um ein Oxidieren zu verhindern“
      „Wenn Sie ihren Zellenpack selbst konfektionieren, sollten Sie unbedingt bei allen Klemmstellen auf die Überganswiderstände achten. Alle Klemmstellen und mit feinem Sandpapier reinigen und dünn mit Noalox (Anti-Oxidant Mittel) bestreichen. Die Gewindegänge können ruhig auch mit Noalox bestrichen werden. Erst dann den Akkupack zusammenschrauben. Ich hatte zwar die Kontaktflächen gereinigt und ordentlich verschraubt, doch zeigt sich nach einiger Zeit zwischen den Zellen ein Übergangswiderstand. Bei Ladeströmen von 50 A wurde das Laden viel zu früh abgeschalten (zu hohe Klemmspannung) und so wurde die Batterie nie komplett genutzt. Vom Anti-Oxidant Noalox wird extrem wenig benötigt. Wenige Gramm reichen für grosse Akkupacks aus. Der Grundschutz ( Überladen unmöglich ) ist nun für die hochwertigen LiFePO4 Zellen realisiert und gewährleistet.“ (Quelle: https://icplan.de/seite34/)

• • Das klingt sehr sehr gut (technologisch wird Europa bald China kopieren müssen?)
    • was dem Bausatz fehlt: eine Heizung, bestimmte versionen von JKBMS haben eine 48V HEIZPAD FUNKTION ON BOARD!
    • Googeln, es gibt viele BMS, die haben schon eine Heizfunktion integriert 😀 (Absolut notwendig, wenn der Akku (empfohlen) in einem externen Schuppen/Hütte untergebracht werden soll, LiFePo4 darf unter +5°C nicht mehr geladen werden, nur noch entladen, sonst permanenter Schaden am Akku!)
• „Müll sind nur die Rohstoffe, welche wir nicht nutzen“ (Buckminster Fuller)

  •

  • Noch günstiger geht es nur, wenn man beim lokalen Schrottplatz / Recyclinghof ein Stein im Brett hat und jede Menge alte Notebook Akkus bekommt um daraus einen 48V Akku Block selber zu bauen.
  • oder bei einem Computer-Fachhändler arbeitet und diese über JAHRE sammeln durfte 😀 (auch nicht selbstverständlich!)
• Leider laufen die meisten Recyclinghof betreiber AMOK wenn man irgend etwas wieder mit nehmen möchte.
  • Hier müsste definitiv eine Gesetzesänderung her, dass Unternehmen und Privatpersonen, welche wertvolle Rohstoffe recyceln wollen, dies auch machen können, d.h. dass jeder Recyclinghof AUSDRÜCKLICH dazu verpflichtet ist, seinen Schrott zum Kauf zu marktgerechten Preisen anzubieten)
  • Weil: die e-Schrott und auch Plastik Recyclingquoten auch in Deutschland, sind halt echt SEHR WEIT von 100% entfernt.

About EVE China:

Der „richtige“ Akku für den Voltronic: LiFePo4

leider auch der teuerste.

Frühjaresputz bei Solaranlage durchführen?

JA ABER VORSICHT! GEFÄHRLICH! BESSER FACHFIRMA MACHEN LASSEN! 😀

Apropo Pylontech: Batterie Management System (BMS) von Effekta verspricht +40% mehr Kapazität aus Pylontec Akkus holen zu können (UNTESTED!)

• „Mit dem Erweiterungs-Set AX LiCom-BOX ist es uns gelungen, die bewährten Multifunktions-Wechselrichter AX M1 und AX K1 (Typen: 4000 Watt oder 5000 Watt) noch besser an den Pylontech Lithium-Akku US2000/US3000 anzuschliessen.“
  • der AX K1 ist DEFINITIV auch von der Firma Voltronic
  • die Website von Effekta.com ist leider KATASTROPHAL (Effekta stellt ein FirmwareUpdate für seine Voltronic basierten Welchselrichter bereit, schön, warum gibt es hier keine Beschreibung? Welche Fehler behebt das Update? Hier fehlen Inhalte aber MASSIV!)
• „Das Ergebnis: Das verbesserte Batteriemanagement ermöglicht es, mit derselben Lithium-Batterie bis zu 40% mehr Akku-Leistung zu speichern.“
• „Die perfekte Einstellung und Überwachung von Ladespannung, Ladestrom, Batterieendspannung und maximaler Entladestrom durch die Erweiterungsbox AX LiCom sorgt dafür, dass die Möglichkeiten dieses Energiespeichers deutlich erweitert werden.“
• „So gleicht die Balancing-Funktion die einzelnen Zellenspannungen gleichmässig aus, was die Lebensdauer des Akkus erhöht.“
• „Darüber hinaus wird die Entladekapazität des Akkus auf bis zu 99% erhöht.“
• „Darüber hinaus ermöglicht die AX LiCom Box auch die Überwachung des Akkus per PC oder Laptop:“
  • „Das mitgelieferte Kommunikationskabel ermöglicht den Anschluss und das Auslesen der Batteriemanagementdaten.“
  • „Alle Aktivitäten der AX LiCom Box werden über die Signal-LEDs angezeigt.“
  • „Die AX LiCom-Box verfügt über eine RS485-BMS-Schnittstelle zum Akku, eine RS485-Kommunikationsschnittstelle (z.B. zum Anschluss eines Laptops) und eine RS232-Schnittstelle zum Wechselrichter.“
  • „Über eine AX LiCom Box können mehrere Akkus angesteuert werden. Neben dem benötigten Netzteil (5V DC) sind alle notwendigen Kommunikationskabel im Lieferumfang enthalten.“

Quelle: https://www.effekta.com/en/ax-licom-box-up-to-40-more-battery-capacity-for-pylontech-solar-storage/

Achtung vor schwarzen Solar-Miet-Anlage-Schafen: Wucherpreise?

Mit etwas Eigenkapital kommt man um einiges besser weg, aber wer hat das schon?

• Wie man mit 5000EUR Eigenkapital in 3 Jahren eine 20TEUR Anlage (10kWp) finanzieren KÖNNTE
• ideal wäre es, wenn Hersteller & Installations-Firmen und auch Batterie-Firmen (Batterien sind immer noch teuer) RATENZAHLUNG anbieten würden.

good news: 10kWp Grenze wird auf 30kWp angehoben

• „Einkünfte aus Photovoltaikanlagen bis einschließlich 30 kWp sind künftig steuerfrei.“
• „Mit der Anhebung der Steuerfrei-Grenze von 10 kWp auf das Dreifache fördert die Bundesregierung den Ausbau der erneuerbaren Energien nun auch im privaten Bereich.“
• „noch ein Schmankerl obendrauf:“
  • „Anders als bisher ist zur Einkommensteuerbefreiung noch nicht einmal ein Antrag nötig.“
  • „Alle angemeldeten Kleinanlagen werden automatisch als steuerliche Liebhaberei eingestuft.“
  • Quelle
• „Seit 2020 waren alle PV-Anlagen bis 10 Kilowatt Leistung von der Gewerbesteuer befreit. Das ist im § 3 Punkt 32 GewStG festgelegt. Seit Januar 2023 sind es alle Anlagen bis 30 kWp, beziehugnsweise 15 kWp pro Wohneinheit. In diesem Fall entfällt auch die Anmeldung eines Gewerbes.“ (Quelle)
• „stehende Gewerbebetriebe von Anlagenbetreibern im Sinne des § 3 Nummer 2 des Erneuerbare-Energien-Gesetzes“
  • „Anlagenbetreiber“, wer unabhängig vom Eigentum die Anlage für die Erzeugung von Strom aus erneuerbaren Energien oder aus Grubengas nutzt“ (Quelle)
• „wenn sich deren Tätigkeit ausschließlich auf die Erzeugung und Vermarktung von Strom aus einer auf, an oder in einem Gebäude angebrachten Solaranlage bis zu einer installierten Leistung von 30 Kilowatt beschränkt.“ (Quelle)

good news: SolarModul & SonnenBatterie steuerfrei ab 2023:

Solar Energie: 0.42Cent pro 1Wp!!! Unglaublich!

hier ein ganz konkretes Beispiel-Angebot:

alternativ kaum teurer:  (0.51€ pro 1WattPeak Solar Leistung) (das Angebot unten bezieht sich auf 2X (!!!) Module!)

Richtige Entscheidung des Bundes im „Krieg der Energien“: Alles rund um Erneuerbare muss Steuerfrei werden!

„Anschaffung von Photovoltaik-Anlagen (ab 2023) ohne Mehrwertsteuer möglich“ (Quelle: pv-magazine.de)

„Steuerliche Entlastung für kleinere Photovoltaikanlagen ab 2022 und 2023“ (Quelle: haufe.de)

Von der EU-Leyen’s „Milliarden Investitionen“ in Erneuerbare bisher nichts in Sicht? Stichwort „Repower EU“ und „600GW by 2030“

§ 12 Abs. 3 UstG greift nur wenn Sie eine Privatperson sind und das Produkt in Deutschland installiert wird.

Um vom 0% MwSt Satz zu profitieren, bestätigen Sie beim Checkout des Warenkorbes, dass Sie für den Null-Steuersatz nach § 12 Abs. 3 UstG berechtigt

Beispiel: Dieser Artikel „Balkonkraftwerk Solar-Direct 830W HM-600“
mit MwSt: 1.186,78 €*  ohne MwSt:

Anschließend wird der Steuersatz bei berechtigten Artikeln automatisch auf Null gesetzt.“ (Quelle: offgridtec.com)

(3) Die Steuer ermäßigt sich auf 0% für die folgenden Umsätze:

1.

die Lieferungen von Solarmodulen an den Betreiber einer Photovoltaikanlage, einschließlich der für den Betrieb einer Photovoltaikanlage wesentlichen Komponenten und der Speicher, die dazu dienen, den mit Solarmodulen erzeugten Strom zu speichern, wenn die Photovoltaikanlage auf oder in der Nähe von Privatwohnungen, Wohnungen sowie öffentlichen und anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden, installiert wird. Die Voraussetzungen des Satzes 1 gelten als erfüllt, wenn die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister nicht mehr als 30 Kilowatt (peak) beträgt oder betragen wird;

Quelle: https://dejure.org/gesetze/UStG/12.html

good news: Erste Solarzelle mit mehr als 30% Effizienz!

7. Juli 2022: Schweizer Forschungsinstitute CSEM und EPFL erreichen Wirkungsgrad von 31,25% (Perowskit-Silizium-Tandemzelle).

Dieser neue Rekord wurde vom NREL USA verifiziert. (Quelle: pv-magazine.de)

D.h. „da geht noch was“ 😀

good news: Betriebssicherheit, Langlebigkeit und hohe Energiedichte: Festelektrolyt

„Bayreuther Forscher (Prof. Dr. Seema Agarwal, Dr. Sivaraj Pazhaniswamy)  entwickeln „ultradünnen“ Festelektrolyten“

„Betriebssicherheit, Langlebigkeit und hohe Energiedichte: In diesen Punkten sind Festkörperbatterien vom Prinzip her den herkömmlichen Lithium-Ionen-Batterien mit Flüssigelektrolyten überlegen“

• „Kombination aus einem Polymer und keramischen Nanofasern“
• „Verbundwerkstoff wird ähnlich wie eine Beschichtung auf der porösen Oberfläche der Kathode aufgetragen“
• „sieben Mikrometer dünn“
• „steigert Energiedichte als auch die Energiespeicherleistung der Batterien“
• kein Auslaufen mehr möglich da Elektroly „fest“ gebunden und nicht flüssig
• „Vorteile von Lithium als Anodenmaterial voll ausschöpfen“

Quelle: https://ecomento.de/2023/01/05/bayreuther-forscher-entwickeln-ultraduennen-festelektrolyten/

Klingt HERVORRAGEND: Wann? 😀 (am besten noch 2023! :D)

Alles China oder was?: Eine Auflistung der (bisher bekannten) Alternativen:

• ACHTUNG! DIESE SYSTEME SIND ALLE NICHT VON MIR GETESTET! BITTE SELBST RECHERCHIEREN / TESTEN / VORFÜHREN LASSEN! UND DANN EIN YOUTUBE VIDEO MACHEN DANKE 😀 !!!

• mehr „Made in Germany“ wie die ersten 3 Kandidaten geht nicht:


RCT: RCT Power Storage DC 10.0

https://www.rct-power.com/de/produkte.html

Siemens-Kaco:

6000W Hybrid Wechselrichter

KACO new energy GmbH 74172 Neckarsulm Germany buy here: https://www.inutec-int.com/de/kaco-blueplanet-hybrid-100-tl3-wechselrichter.html

• kann scheinbar tatsächlich OffGrid (?): „3-phasiger Netzparallelbetrieb, off-grid-fähig, Ersatzstromfunktion hier separat erwerben >>“
  • „Zur Nutzung der Ersatzstromfunktion müssen die folgenden Komponenten installiert sein:“
    • „blueplanet hybrid 10.0 TL3 Wechselrichter“ (ist klar)
    • „blueplanet hy-switch Trennschalter“ (kann man immer brauchen)
    • „kompatible Batterie“ (ohne die wird es schwierig)
• https://kaco-newenergy.com/de/produkte/blueplanet-hybrid-10.0-TL3/
• (Quelle Datenblatt) (Hinweis an’s Marketing: „Kaco“ ist bestimmt ein sau cooler WR, klingt nicht so cool wie „MasterPower“X-D)

Problem: der Kunden-Support:

• A Siemens Company -> SCHLECHTESTER KUNDENSERVICE / SUPPORT ALLER ZEITEN? DAS MOTTO IST: WIR SIND SIEMENS, WAS IHR SEID IST UNS EGAL (POTENTIELLE KUNDEN), SCHADE!
• Werner-von-Siemens-Allee 1

E3DC.de

verkauft/aufgekauft durch Hager

• entwickelt und gebaut TATSÄCHLICH in Deutschland (Osnabrück)

•

• Notstromfähig: Es geht 5 Sec das Licht aus, dann trennt ein Schalter automatisch das Netz ab und der E3DC baut sein eigenes 50Hz 230V Netz auf (OffGrid Modus) (man muss es dann vermutlich manuell wieder hinzuschalten?)

• 98% Wirkungsgrad!
• 5 Jahre Garantie
• support für 2x PV Strings (min. 240V (6x Panele) max 900V (22.5 Panele)
• 410V Hochvolt Batterie System (effizient, aber Vorsicht! Keinesfalls selbst daran herum basteln)
• Schutzart IP20 (d.h. nur für trockene Kellen, eher nicht für „Unter’s Vordach“, Betriebstemperaturbereich +5 bis +40°C)
• Quattroporte nicht für OffGrid (?) konzipiert

  •

• https://www.e3dc.com/ <- Profis. Schon lange am Markt, Akku/Aufrüsten/Nachrüsten bestehender Anlage möglich!?

  •

• Fronius: Was ist mit Fronius?
  • Die Firma Fronius mit Hauptsitz in Österreich baut qualitativ hochwertige VOLL EINSPEISE Welchselrichter mit wunderschönen Kühlkörpern die eine Notstrom-Funktion aufweisen, welche aber KEINESFALLS FÜR DAUER OFF GRID geeignet sind! (D.h. für Stromausfälle über 30min NICHT GEEIGNET!)
  • IM DAUER OFF GRID BETRIEB ERLISCHT (AUSSAGE HERSTELLER) SOGAR DIE GARANTIE!

  • D.H. DAUERHAFTER OFF GRID BETRIEB IST QUASI VERBOTEN 😀 DAS IST KEIN WITZ!

  •

• • Kostal:
    • „Hybrid“ Wechselrichter Kostal https://www.kostal.com/en-gb/innovation/hybridwechselrichter-plenticore-plus/
    • der aber TROTZ AKKU nicht Schwarzstart-fähig ist d.h. kein Offgrid Betrieb möglich: hochqualitativ Made in Germany aber für mich ein absolutes NOSTROM NOGO!
    • „Die Kostal Kontakt Systeme GmbH verfügt heute (Stand: November 2022) über 5 Werke in Lüdenscheid, Dresden, Jince, Shanghai und Rochester Hills.“ (Wiki)
    • Midnite: (USA, Produktion in …? ):
      • https://www.midnitesolar.com/
    • Victron: (Niederlande, Produktion in India aber auch Asia)
      • Setup by: Mr Williams https://www.mobile-solarpower.com/
• SENEC eine Nachhaltige Katastrophe?
  • Positiv: SENEC versucht (wie E3DC) Wertschöpfung in DE zu erzielen
  • die V3 System ist ein all-ine-one systemc „SENEC.Home V3 hybrid duo“ d.h. Wechselrichter und Batterie in einem Gerät welches auch (irgendwie) Notstrom (?) kann
    • Schwarzstart Fähigkeit, d.h. die Fähigkeit bei Stromausfall, wenn die Sonne raus kommt das Haus zu versorgen ist unklar
    • „Mit dem optionalen Backup-Paket von SENEC wird Ihnen die Möglichkeit geboten, einzelne Stromverbraucher während eines Stromausfalls mit Strom aus dem Speicher zu versorgen“ (Quelle)
    • Preis zwischen 8TEUR und 13TEUR
  • „Obwohl im Jahr 2022 die Speicher mit einer neuen Software Technik ausgestatten wurden, geriet im März 2023 wieder ein Speicher in Brand“ (Quelle: anwalt.de)
  • Da werden Gerichtsprozesse und Klagen nicht lange auf sich warten lassen, ob das SENEC überlebt?
  • SENEC Speicher: Meldung 2022 es sei wieder alles ok, Google Maps Bewertungen von vor 3 Tagen wiedersprechen, nach wie vor massive Probleme mit den SENEC Speichern
  • LiFePo4 wäre die bessere Zellchemie gewesen
  • 2023-03 Gefährliche Home-Stromspeicher: Wieder Probleme bei Senec-Anlagen Verpuffung bei Anlage von Solarwatt
  • SENEC verwendet Zellen von BMZ, scheinbar KEINE Firma die wie EVE sich nur auf Batterie-Produktion spezialisiert, sondern alles mögliche Made in China verkauft
  • D.h. für viele ihrer angebotenen Produkte KEINE eigene Fertigung in DE hat sondern „Trader“ ist.
    • (wäre schön wenn BMZ FREIWILLIG zu seinen Produkten dazu schreibt, in welchem Land diese gefertigt wurden)
  • Was soweit nicht das Problem ist, das Problem ist dass BMZ KEINE LiFePo4 Zellen hat anbietet.
  • Brennende Speicher die den Anschein von „Made in Germany“ erwecken sind natürlich massiv rufschädigend für SENEC, den Standort Deutschland, aber auch den Standort Leipzig, weil Deye-China-Produkte kombiniert mit LiFePo4 Zellen von EVE (mit dieser App kann man checken ob anhand des QR Codes auch wirklich EVE Zellen sind) bekommen das günstig, sicher und zuverlässig hin (wer Nr Sicher geht (kein Witz) legt Säcke mit Löschsand auf die Akkus)
  • Es wird viel teurer Aufwand ein schlecht oder falsch konzeptioniertes Speicher System, wieder „hin zu biegen“, getreu dem Motto: Werden weitreichende Fehlentscheidungen in der Chef-Etage getroffen, können die besten Techniker auch nichts mehr retten.
  • D.h. eigentlich gibt es, wie im VW Diesel Skandal: für SENEC nur eine (sehr teure) Lösung: bereits verkaufte Speicher ersetzen oder umbauen.
    • Aus Fehlern lernen, sich entschuldigen, ein Team aufbauen welches Deutschlandweit die Speicher ersetzt d.h. „Alles nochmal neu!“
      • diesmal bitte mit LiFePo4 Zellen von EVE
      • geben immerhin 10 Jahre Garantie auf die Speicher
  • Es handelt sich um einen Niedervolt Batterie (~48V) https://senec.com/sites/default/files/2023-06/TD220-020.28_SENEC.Home_V2.1_Technisches_Datenblatt_2.8.pdf Aufgebaut aus Bündeln von 18650 Zellen verschiedener Zell-Chemie:
    • Batteriemodul-Typ NCA: Lithium-Nickel-Cobalt-Aluminium-Oxid (NCA)
    • Batteriemodul-Typ NMC: Lithium-Nickel-Mangan-Cobalt-Oxid (NMC)
    • Batteriemodul-Typ 250B K30 T03: Lithium-Nickel-Cobalt-Aluminium-Oxid (NCA)
• Made in UK (?):
  • https://givenergy.co.uk/products/all-in-one/
    • Mit dem „Gateway“ kann man ein bestehendes 100% Einspeiseanlage Aufrüsten mit LiFePo4 Lader und es kann scheinbar auch Offgrid (hier ein Video dazu)
  • https://halo-renewables.co.uk/inverters/
• ReLabeled: (China)
  • von „OffGridTec“ WR https://frenchman-energy.eu/products/offgridtec%C2%AE-ic-48-5000-80-60-kombi-5000w-wechselrichter-80a-mppt-laderegler-60a-ladegerat-48v-230v?variant=42731736826106
  • Leider angeblich nicht qualitativ so hochwertig wie Victron
• Solis: (China)

  • 10 Jahre Garantie? https://green-energy-shop.com https://www.ebay.de/itm/334498374985
• Steca: (Steca-Solarix-PLI-5000-48 auch re-labeled China)
  • MPP solar  / Axpert MKS 5K-48 von Voltronic Power, alles China)
• EPever: (China, aber scheinbar das noch „bessere“ China):

Unterschied zwischen AGM und BleiGel:

AGM („Absorbent Glass Mat“ „AbsorbierendesFiberGlassFliess“) Batterie für den stationären Einsatz

Die AGM Batterie zählt zu den (BleiSäure) Batterien welche kurzzeitig sehr hohe Ströme liefern können.

„Die Geräte- und Pufferbatterien unterstützen und ersetzen die Stromversorgung bei einem Ausfall mit bis zu 200 Lade-/Entladezyklen bei hundertprozentiger Entladetiefe.“

„Die AGM Batterie eignet sich auch für Anwendungen im Starterbereich, wo hohe und kurze Ströme benötigt werden.“

GEL Batterie für den Zyklenbetrieb

„Die GEL Batterie ist eine Zyklenbatterie, die sich vor allem für Anwendungen eignet, bei denen dauerhafte, möglichst gleichbleibende Ströme benötigt werden.“

„Der Vorteil der GEL Batterie ist, dass diese mehrfach tiefentladen und wieder aufgeladen werden kann, ohne dabei Schaden zu nehmen.“

(Quelle: https://www.powertec-energy.de/)

Manual:

Handbuch zum Masterpower: https://voltronicpower.com/content/download/Manual/Axpert%20MKS%20II%205KVA%20manual-20190703.pdf

Sonstiges, Sicherheit & Co:

Strom & Wasser: Evtl. interessant zu sehen wie ein Expeditionsfahrzeug ausgerüstet wurde, (INKLUSIVE WASCHMASCHINE UND WASSERFILTER :D) aber die Details sind verwirrend.

Knackpunkt der Energiewende: Langzeit-Sommer-nach-Winter-Speicher (H2, komprimiertes CO2, komprimierte Luft)

Das ist (übrigens) GENAU DAS was ein BAUM macht.

Wieviel HIGH TECH nötig ist bis, der Mensch, die Funktion eines Baumes, nachbauen kann, unglaublich! Die Natur ist halt genial!

Was sonst noch so interessant ist:

Warmwasser mit Holz mit dem bewährten „DDR“ Badeofen 😀 (man muss wohl bald einen Feinstaubfilter nachrüsten)

Dr Schmitz aka „PV Speicher Nerd“ https://m.youtube.com/watch?time_continue=5&v=8tGZIi055qI&feature=emb_title

Absolutely crazy https://www.economist.com/graphic-detail/2022/06/23/most-of-the-worlds-grain-is-not-eaten-by-humans

(UNTESTED!) Made in USA: https://www.midnitesolar.com/

PS: Shit happens auch den Profi-Bastlern: immer einen Sack Löschmittel neben den Speicher legen 😀

Dr Schmitz bekommt einen Gleichstrom Schlag, von einem defekten „Made in Germany“ Schalter… der Stecker ist geschmolzen.

Tip aus Österreich: Zu Tode gefürchtet, ist auch nichts.

PS: Lithium Titanat Akkus wären THE SHIT, aber leider noch teurer als LiFePo4.

Links:

Was gibts neues auf Youtube? #hashtag #solar 🙂

2022: https://www.derstandard.de/story/2000138982639/wie-kann-die-merit-order-abgeschafft-werden

2022: https://www.pv-magazine.de/2022/12/20/eu-dokument-geleakt-photovoltaik-ausserhalb-von-merit-order-vergueten/

2023: https://www.pv-magazine.de/2023/03/15/eu-kommission-macht-vorschlag-zur-strommarktreform-merit-order-bleibt/
